Der Sonnen-Faktor: Überwachung von Photovoltaikanlagen

Moderne Photovoltaikanlagen bestehen aus zwei Grundkomponenten: dem PV-Feld aus Solarmodulen zur Wandlung der eingestrahlten Sonnenenergie in elektrische Energie und einer Wechselrichteranlage, die den Gleichstrom der Solarmodule wandelt und in das Wechselstromnetz einkoppelt. Großanlagen werden häufig mit Zentralwechselrichtern realisiert.

Diese großen Wechselrichter haben einen Leistungsumfang von ca. 500 kW, modular aufrüstbar bis zu 40-50 MW. Während vor wenigen Jahren die Felder noch eine Systemspannung von 1000 V und Ströme von mehreren 100 A lieferten, generieren sie heute überwiegend Spannungen von 1500 V. Die entsprechenden Wechselrichter müssen deshalb eine maximale Eingangsspannung von mehr als 1500 V haben.

Kostengünstige und sichere Überwachung von Photovoltaik-Anlagen mittels spezialisierter Trennverstärker

Schutz von Personal und System

Anbieter von Solarenergie stehen vor der Herausforderung den effizienten Betrieb der Anlage sicherzustellen und die größtmögliche Energieausbeute zu erzielen. Ideal ist eine Steigerung des Wirkungsgrades bei geringem oder gar ohne Mehraufwand, ohne die elektrische Sicherheit zu komprimieren. Zur Ermittlung von Störungen und zur Regelung der Leistungsanpassung werden auf der DC-Seite Ströme und Spannungen gemessen. Die oben genannten Systemspannungen erfordern eine geeignete Isolation der Messsysteme zum Schutz sowohl des Bedienpersonals als auch der Regel- und Auswertesysteme.

Die Messungen erfolgen daher über nachgeschaltete Trennverstärker mit einer entsprechend hohen galvanischen Trennung. In den 1000-V-Anlagen ist eine sichere Trennung nach DIN EN 61140 von 1000 V AC/DC erforderlich.

Bei einer Erhöhung der Systemspannung auf 1500 V steigen die Anforderungen an die sichere Trennung entsprechend. Erreicht wird sichere Trennung durch doppelte Isolation, die eine Sicherheitsmarge von 100 Prozent gewährleistet.

Zuverlässige Trennung bis 1800 Volt

Die Trennverstärker der Baureihen P41000 (Strommessung) und P42000 (Spannungsmessung) von Knick stellen gemäß EN 61140 bis 1100 V eine sichere Trennung her (Überspannungskategorie OV III / Verschmutzungsgrad PD 2). In der Ausführung P41100/ P42100 ist eine sichere Trennung bis 1800 V AC/DC (OV III und PD 2) möglich. Mit den Trennverstärkern lassen sich Photovoltaikanlagen aufbauen, die die Einhaltung der entsprechenden Sicherheitsnormen gewährleisten. Die Produkte sind zuverlässig mit einer Ausfallrate (MTBF) von 96 Jahren.

Return on Investment

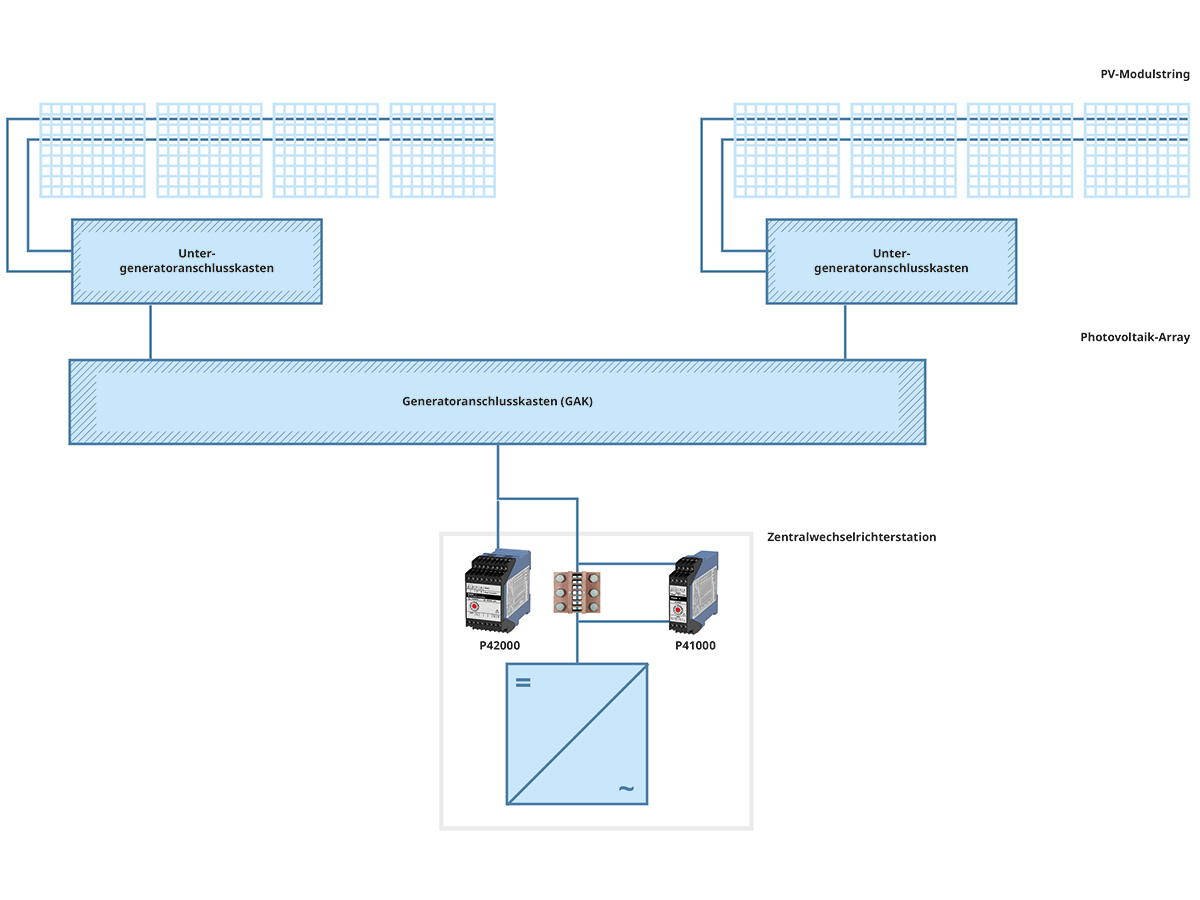

Zentral im Wechselrichter installierte Strom- und Spannungsmesstechnik auf Basis von Trennverstärkern erhöht den Wirkungsgrad und spart zugleich Geld, weil sie dezentrale Messungen überflüssig macht.
Zentrale Anordnung der Trennverstärker vereinfacht die Anlagenkonzeption und bringt somit entsprechende Kostenvorteile.
Präzise Messung von Summenströmen machen defekte Anlagenteile frühzeitig erkennbar, so können Ertragsausfälle vermieden werden und die Sicherheit und Zuverlässigkeit der Solaranlage steigt.
Hohe Betriebssicherheit durch galvanische Trennung bis 1000 V bzw. 1800 V AC/DC
Die kalibrierte Umschaltung von bis zu 16 Ein- und Ausgangsbereichen bietet Flexibilität und minimiert Lagerkosten.

Zugehörige Produkte

P41000 Hochspannungs-Trennverstärker | Eingang bis zu ±100 V | Hohe Isolation bis zu 3600 V

Produktnummer:

P41000

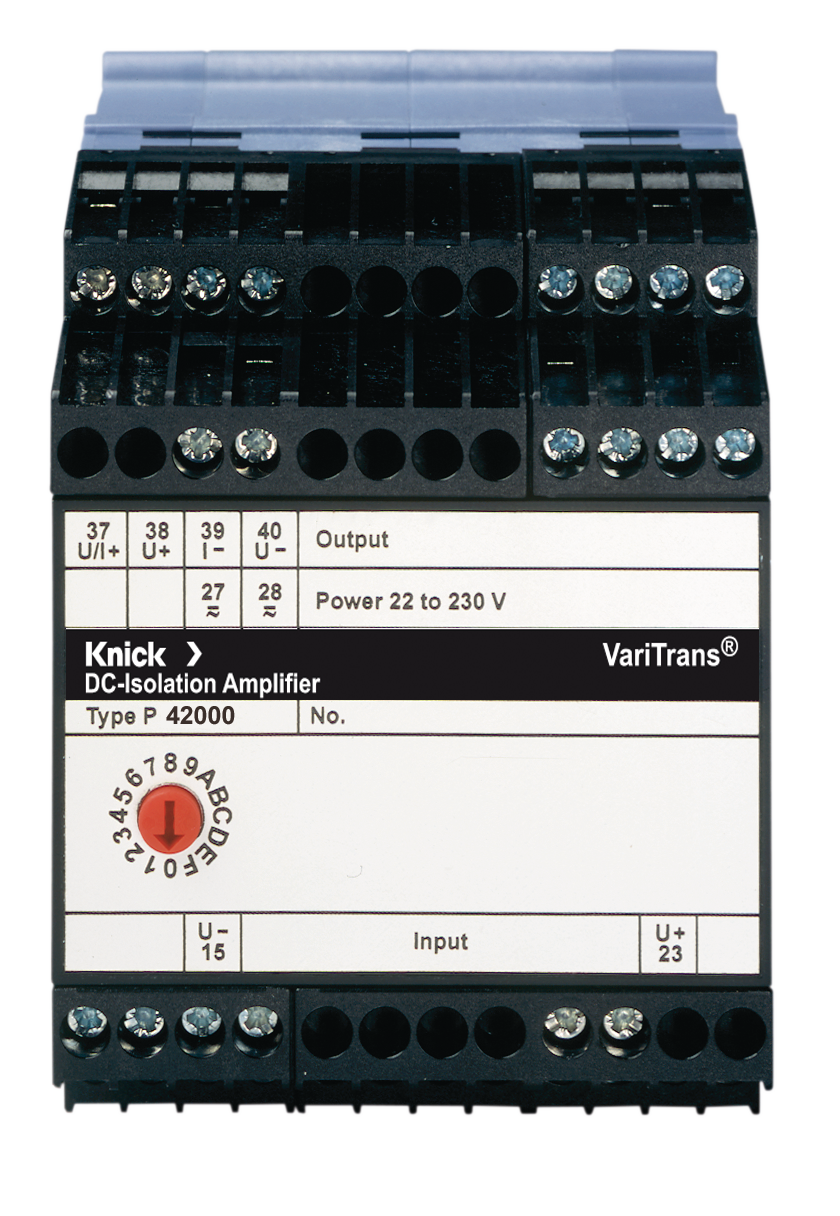

P42000 Hochspannungs-Trennverstärker / Messumformer | Kalibriert umschaltbar
