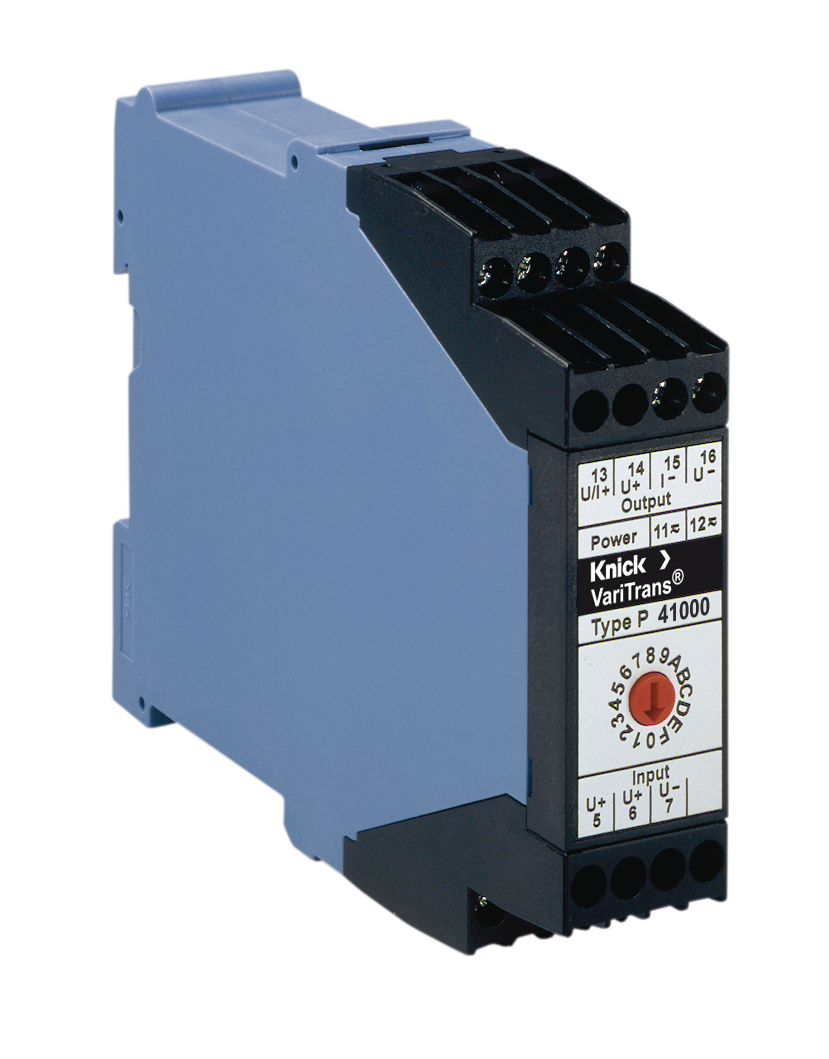

P41000 Hochspannungs-Trennverstärker / Messumformer | Kalibriert umschaltbar
Description
Universeller Hochspannungs-Trennverstärker für Eingangsignale von UE = 60 mV bis UE = ±100 V.
- Universelle Hochspannungs-Trennverstärker
zur Wandlung von Spannungen, zum Beispiel in Shunt-Anwendungen, ±60 mV bis ±100 V in eingeprägte Ausgangssignale ±20 mA, ±10 V oder 4 … 20 mA - Neue TransShield-Technik
ermöglicht extrem kompakte Anreihgehäuse - Arbeitsspannungen bis 3600 V AC/DC
- Schutz gegen gefährliche Körperströme
durch Sichere Trennung gemäß DIN EN 61140 bis 1800 V AC/DC - Prüfspannungen bis 15 kV AC
- Hervorragende Übertragungseigenschaften:
- Verstärkungsfehler < 0,1 %
- Grenzfrequenz 5 kHz (Tiefpassfilter / niedrigere Grenzfrequenz auf Anfrage)
- Anstiegszeit T90 ca. 110 µs - Praktisch keine Beeinflussung durch Gleichtaktspannungen:
CMRR >150 dB - Hohe Festigkeit gegen transiente Störungen:
T-CMRR >115 dB - Außerordentlich große Flexibilität durch
- Kalibrierte Umschaltung von bis zu 16 Ein-/Ausgangs-Bereichen (bis 2200 V Arbeitsspannung)
- Bis zu 16 kundenspezifische Messbereiche
- Weitbereichsnetzteil 20 V bis 253 V AC/DC - Sichere Funktion auch bei instabiler Versorgung
Keine Zerstörung bei irrtümlich falscher Netzspannung - Umschaltbare Typen
verringern Variantenvielfalt und dadurch Lagerkosten - Unempfindlich
durch Vakuumverguss - Geeignet für Gleichstrom- Bahnsysteme
bis 3000 V DC - Mechanisch stabil
für Betrieb auf Schiffen, Schienen- und Landfahrzeugen - 5 Jahre Garantie
Die Trennverstärker P41000 sind speziell für Messungen von bipolaren Spannungen im mV-Bereich bis hin zum Volt-Bereich konzipiert. Sie trennen die hohen Potentiale des Eingangskreises sicher ab. Die Trennstrecken sind für hohe Dauerspannungen bis 3600 V AC/DC und transiente Überspannungen bis zu 20 kV ausgelegt.

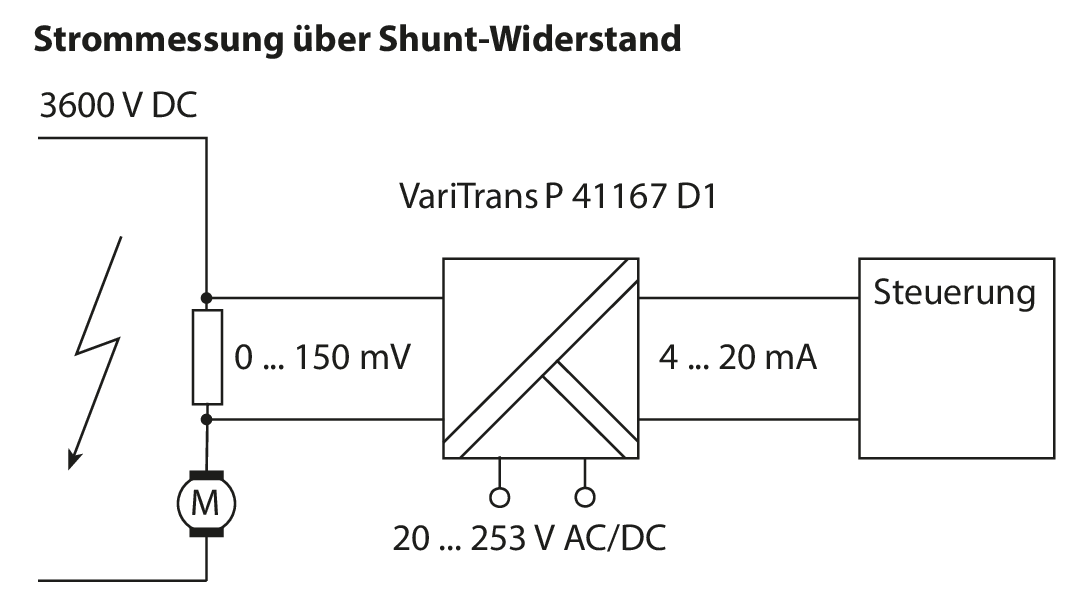

Schutz vor gefährlichen Körperströmen ist durch Sichere Trennung nach DIN EN 61140 vom Eingang zum Ausgang und zur Hilfsenergie gegeben. Speziell ausgelegt für die Anwendung Strommessung über einen Shunt-Widerstand.
Wir freuen uns auf Ihre Kontaktaufnahme!
Kontaktieren Sie Uns
| Ausgang: | 0 ... (±)10 V, 0 ... (±)20 mA, 4 ... 20 mA, Spitzen- oder TRMS-Werte |
|---|---|
| Potentialtrennung AC/DC: | bis zu 3.600 V |
| Funktion: | Strommessung via Shunt-Widerstand auf hohem Potential |
| Eingang: | 0 ... (±)50 mV bis zu 0 ... (±)100 V |
| Prüfspannung: | 10/15 kV AC |
| Spannungsversorgung: | 22 ... 230 V AC/DC |
| Grenzfrequenz: | Grenzfrequenz 5 kHz, niedrigere Grenzfrequenz auf Anfrage |
| Betriebsumgebungstemperatur: | –10 ... 70 °C |

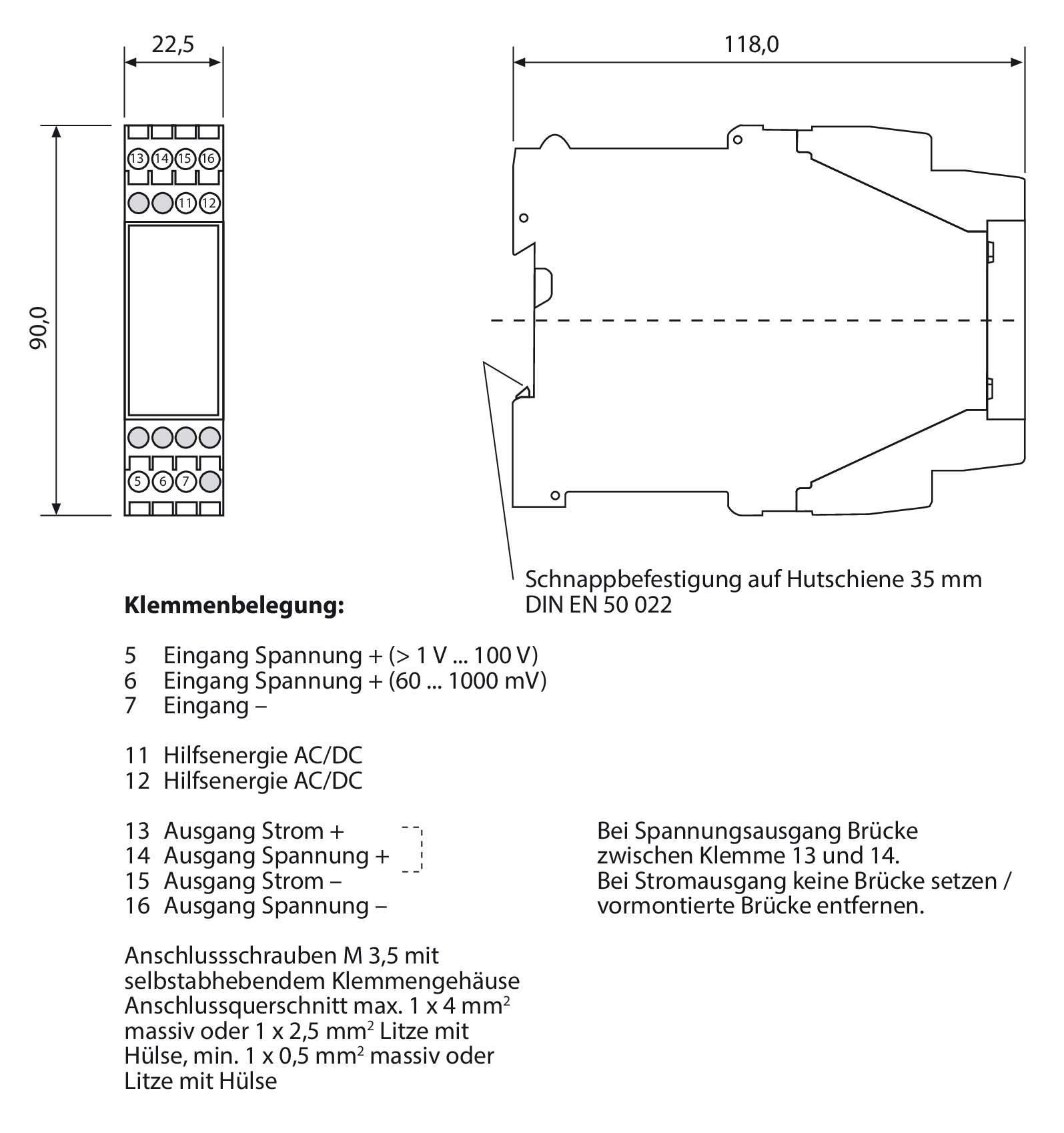

| Abmessungen (B x L x H): | 22,5 x 90 x 118 mm |
| Besondere Merkmale: | Außergewöhnlich hohe MTBF von 2.165 Jahren, basierend auf Felddaten, Umschaltbare (16 Eingangs-/Ausgangssignalkombinationen) oder kundenspezifische Ausführungen |
| Normen: | UL 347 |
| Produkt-Kategorie: | Hochspannungs-Trennverstärker |
