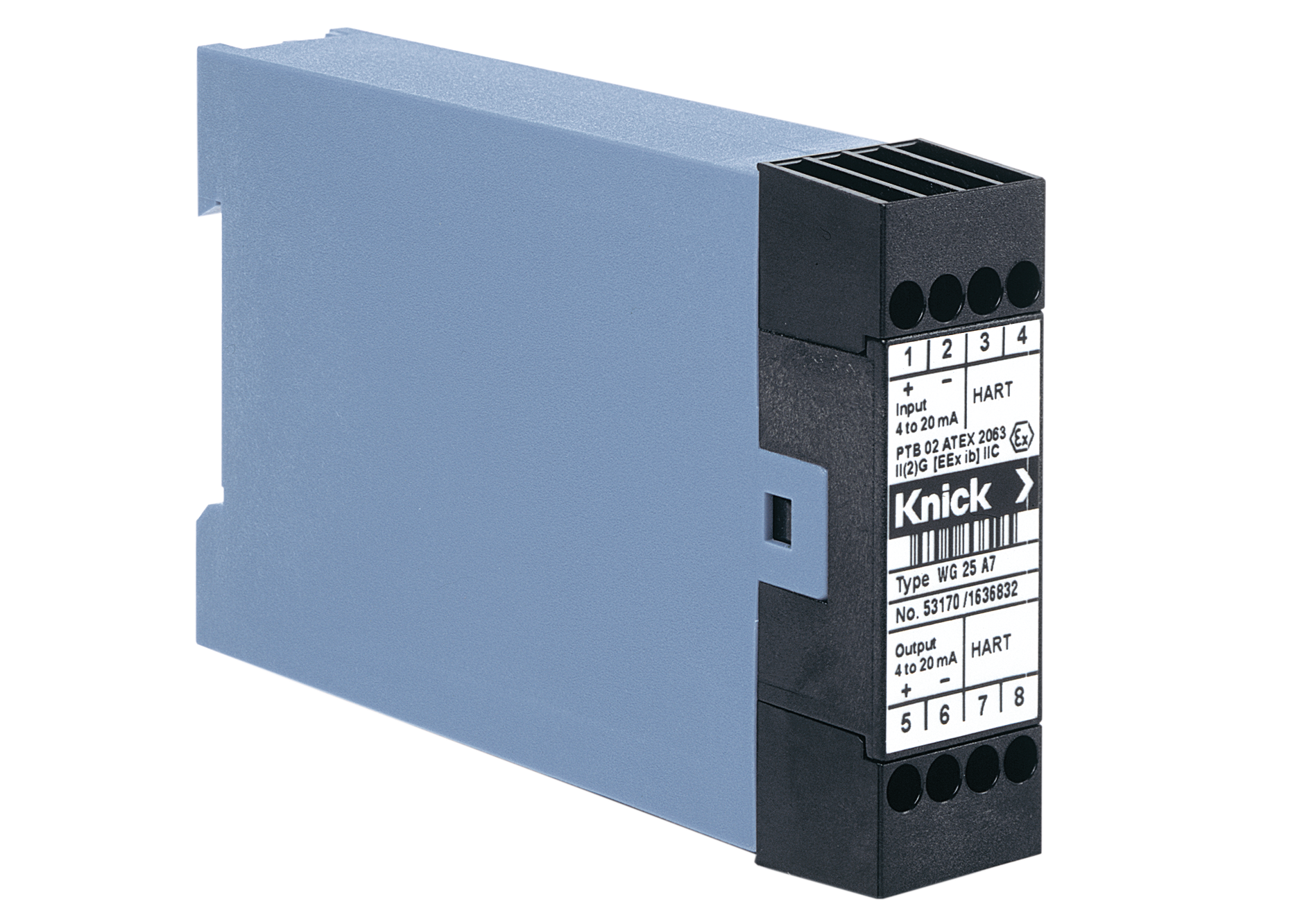

WG25 Speise-Trennverstärker ohne Hilfsenergie | Ex | Übertragung von HART-Signalen
Produktnummer:
WG25
Description
WG25 Speise-Trennverstärker ohne Hilfsenergie | Ex | Übertragung von HART-Signalen
Zur Speisung von eigensicheren 2-Leiter-Messumformern und SMART-Transmittern.
- preiswert
günstiger Preis durch Wegfall des integrierten Netzteils - keine Netzversorgung erforderlich
Kostenersparnis durch geringen Verdrahtungsaufwand Wegfall von Netzeinflüssen - geringe Verlustleistung
keine unnötige Erwärmung im Schaltschrank - Sichere Trennung
gemäß DIN EN 61140 (VDE 0140): Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hohen Spannungen - HART-Übertragung
bidirektionale Punkt-zu-Punkt Übertragung digitaler Daten nach HART-Spezifikation - EMV-geprüft
funkentstört und stoßspannungsfest, zuverlässiger Betrieb auch bei elektromagnetischen Störungen - höchste Zuverlässigkeit
Wartungsaufwand und die damit verbundenen Kosten entfallen - 5 Jahre Garantie
Die Aufgabe
Der passive Speisetrenner WG25 arbeitet ohne Hilfsenergie. Er dient zur galvanischen Ex-Trennung einer 2-Leiter-Speiseleitung und überträgt sowohl 4 ... 20-mA-als auch HART-Signale in jeder Richtung. Mit einem Spannungsabfall von nur 4,2 V nutzt der WG 25 die Speisung optimal, so dass alle gängigen 2-Leiter-Messumformer angeschlossen werden können.
Die Vorteile
Gegenüber aktiven Speisetrennern ergeben sich beachtliche Preis- und Zuverlässigkeitsvorteile. So wird z. B. auch bei mehrkanaligen Systemen nur ein zentrales Nicht-Ex-Speisegerät benötigt, das nicht einmal über Sichere Trennung verfügen muss.
Die Technik
Mit der TransShield-Technik von Knick verfügt der WG25 über Daten, die von passiven Speisetrennern bisher nicht erreicht wurden:
- extrem hohe Zuverlässigkeit, MTTF über 300 Jahre
- Sichere Trennung, Transientenschutz
- 10 kV Prüfspannung (optional)
- hohe elektromagnetische Verträglichkeit
- extrem geringe Reststörwelligkeit und Gleichtaktstörbeeinflussung
- hervorragende Impuls-Abbildung
- HART-Übertragung
- Ex-/Nicht-Ex-Trennung
Wir freuen uns auf Ihre Kontaktaufnahme!
Kontaktieren Sie Uns
| Explosionsschutz: | Ex |
|---|---|
| Kommunikation (Digitalausgang): | HART |
| Produkt-Kategorie: | Universaltrenner / Normsignaltrenner |
