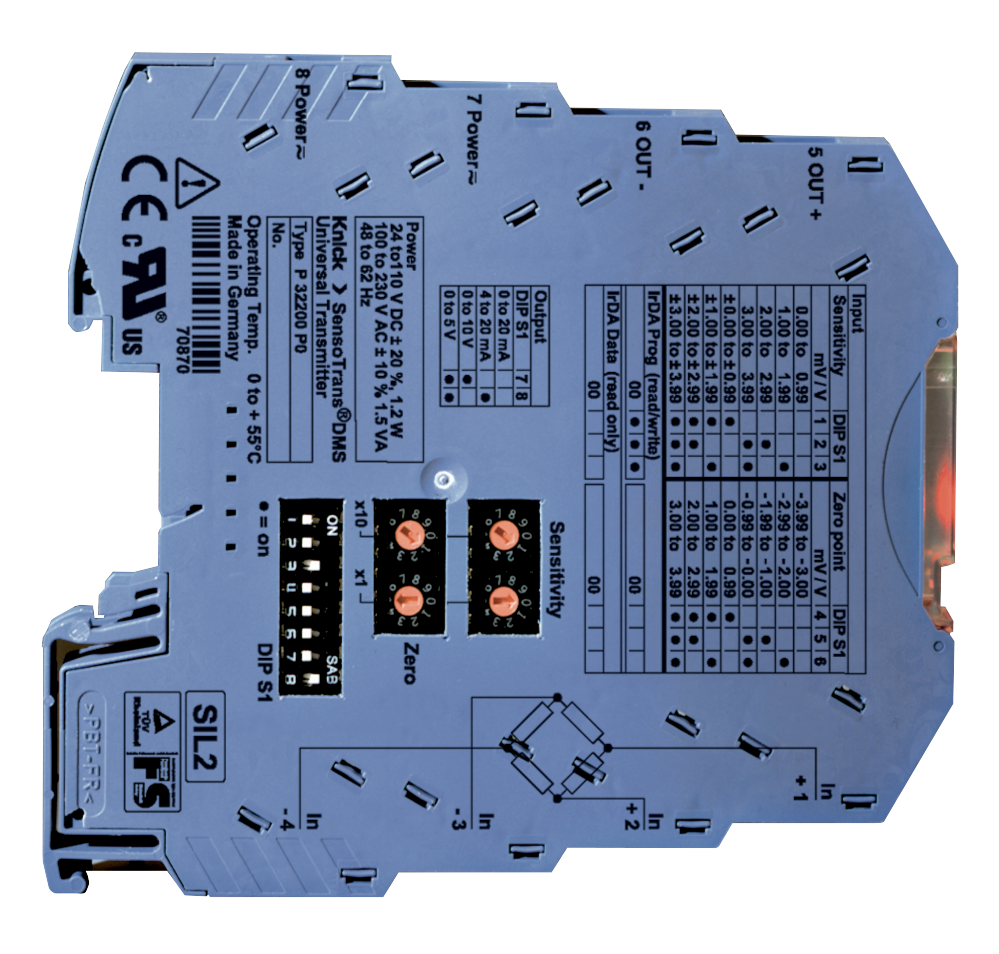

P32200 Transductor DMS | Seguridad funcional SIL 2/SIL 3
Description
Los transductores DMS universales P32200 ofrecen opciones de conexión para todos los transductores de fuerza DMS y células de carga DMS en conexión de puente completo. Mediante los interruptores DIP y los interruptores giratorios, o bien una interfaz IrDA, el usuario puede adaptarlos con flexibilidad a la respectiva tarea de medición.
- Uso universal
para galgas extensométricas, células de carga y de presión y otros puentes de medición resistivos - Parametrización cómoda
de todos los parámetros a través de una interfaz IrDA: Ajuste sencillo guiado por un menú también "in situ", incluyendo el archivado de los datos de parametrización - Configuración intuitiva
de los parámetros básicos: Sencillo y sin material auxiliar a través de 4 interruptores giratorios y 8 interruptores DIP - Conmutación calibrada de rango
Se evita un ajuste laborioso - Ajuste cómodo:
punto cero y sensibilidad ajustables a través de la interfaz IrDA - Simulación
de cualquier valor de salida para la instalación/puesta en servicio correctas - Separación de protección
según EN 61140: Protección del personal de mantenimiento y de los dispositivos posteriores frente a tensiones altas no admisibles de hasta 300 V CA/CC - Seguridad funcional
hasta SIL 2 (hasta SIL 3 con conexión redundante) con certificado TÜV: Desarrollado de forma sistemática según EN 61508 - Elevada precisión
gracias a un concepto de conmutación novedoso - Consumo mínimo de espacio
en el armario de control: Armario modular de solo 6 mm de ancho. Más transductores por metro de perfil soporte de 35 mm - Montaje asequible
Montaje rápido, conexión cómoda de la alimentación a través de interconectores de bus para carriles DIN (en caso de alimentación con 24 V CC) - 5 años de garantía
La separación de 3 puertos con separación de protección según EN 61140 hasta 300 V CA/CC garantiza la protección del personal y de la instalación, así como una transferencia sin distorsiones de las señales de medición. Los P32200 ofrecen así la máxima potencia en el mínimo espacio.
La adaptación del punto cero y de la sensibilidad al sensor DMS individual es posible de forma especialmente cómoda a través de la interfaz infrarroja, por ejemplo, con un DPA. En el caso de los sensores cuyos valores característicos conoce el usuario, la calibración puede realizarse muy fácilmente mediante cuatro codificadores giratorios y 8 interruptores DIP. Las tareas de medición especiales pueden resolverse con dispositivos que Knick parametriza según las especificaciones individuales. Los dispositivos ajustados de forma fija sin interruptores se utilizan, por ejemplo, cuando se debe excluir una manipulación o confusión.
Para exigencias elevadas de seguridad funcional, Knick ofrece el transductor P32200 con una homologación SIL. Las especificaciones de la norma EN 61508 se han implementado a través de un software y un hardware diseñados a la medida. El concepto de seguridad implementado usa medidas estructurales a nivel del dispositivo (redundancia de componentes del sistema) y procedimientos de diagnóstico para la detección específica de errores. El producto tiene una homologación SIL 2 (EN 61508) concedida por una entidad autorizada (TÜV Rheinland). SIL 3 en uso redundante.
¡Estaremos encantados de atenderle!
Contacto
| Aislamiento CA/CC: | Hasta 300 V |
|---|---|
| Temperatura ambiente de funcionamiento: | 0 … 55 (65) °C |
| Entrada: | Células de carga, Galgas extensométricas |
| Salida: | 0 ... (±)5 V, 0 ... 10 V, 0 ... 20 mA, 4 ... 20 mA |
| Tensión de prueba: | 2,5 kV CA |
| Alimentación: | 24 V CC |
| Dimensiones (An x L x Al): | 6,2 x 93 x 101 mm |
| Características especiales: | Interfaz para la configuración vía PC, Interruptores giratorios y DIP para una configuración fácil e intuitiva, Para circuitos de seguridad hasta SIL 3, Transmisor para células de carga y galgas extensométricas (puente completo) en una carcasa de 6 mm |
| Categoría de productos: | Transductor |
Descargas
Manuals
Fichas técnicas
Certificados
Nuestros servicios
Productos relacionados

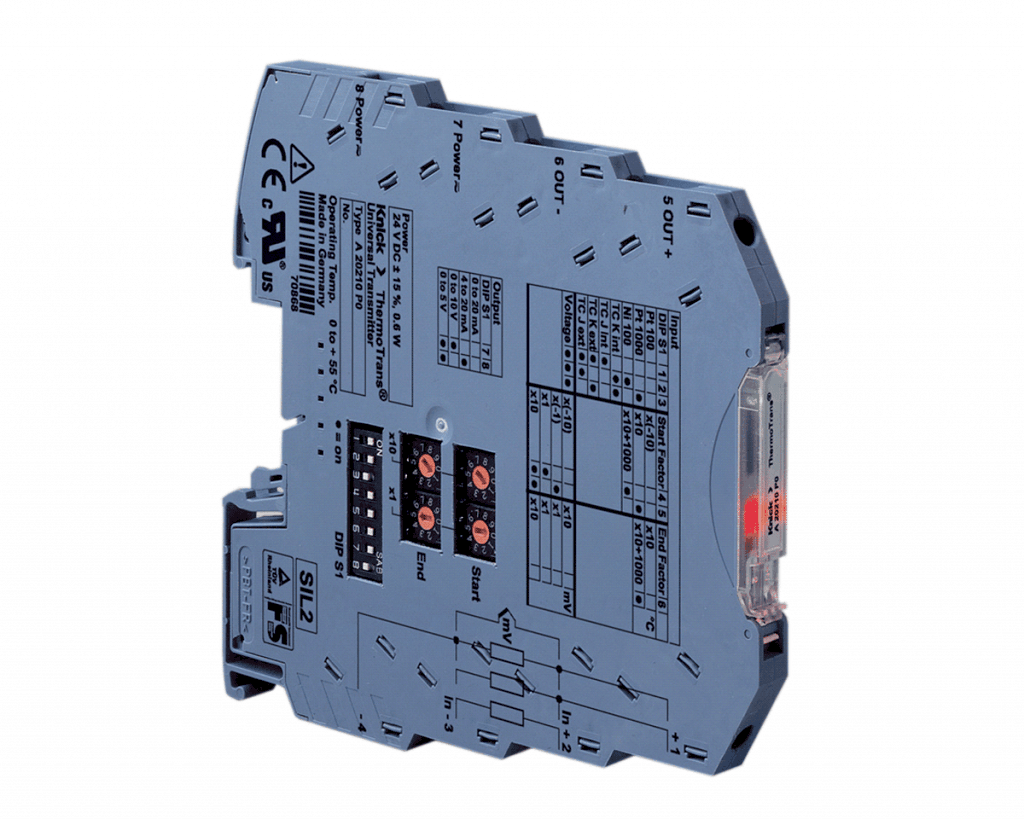

A20210

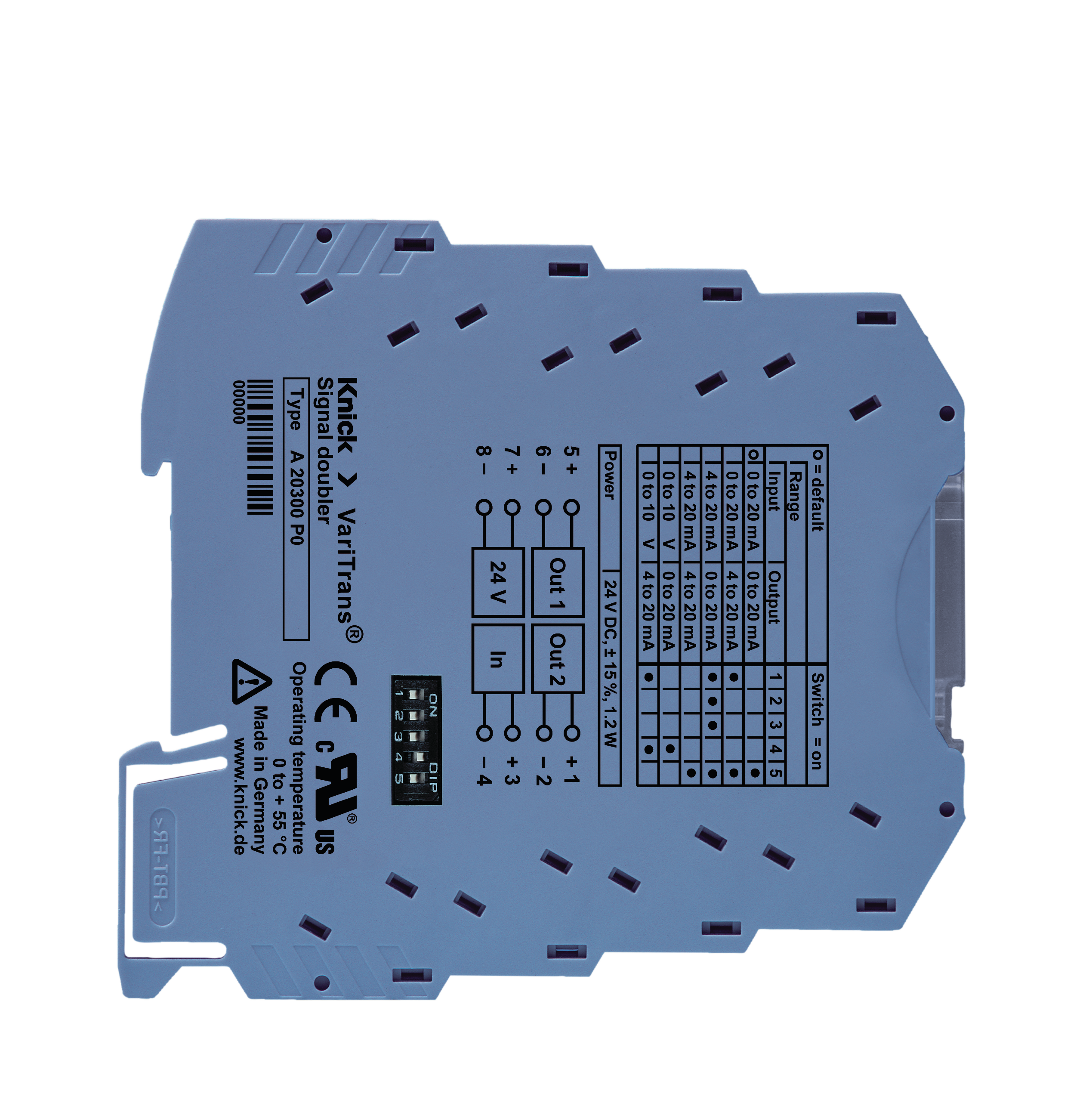

A20300

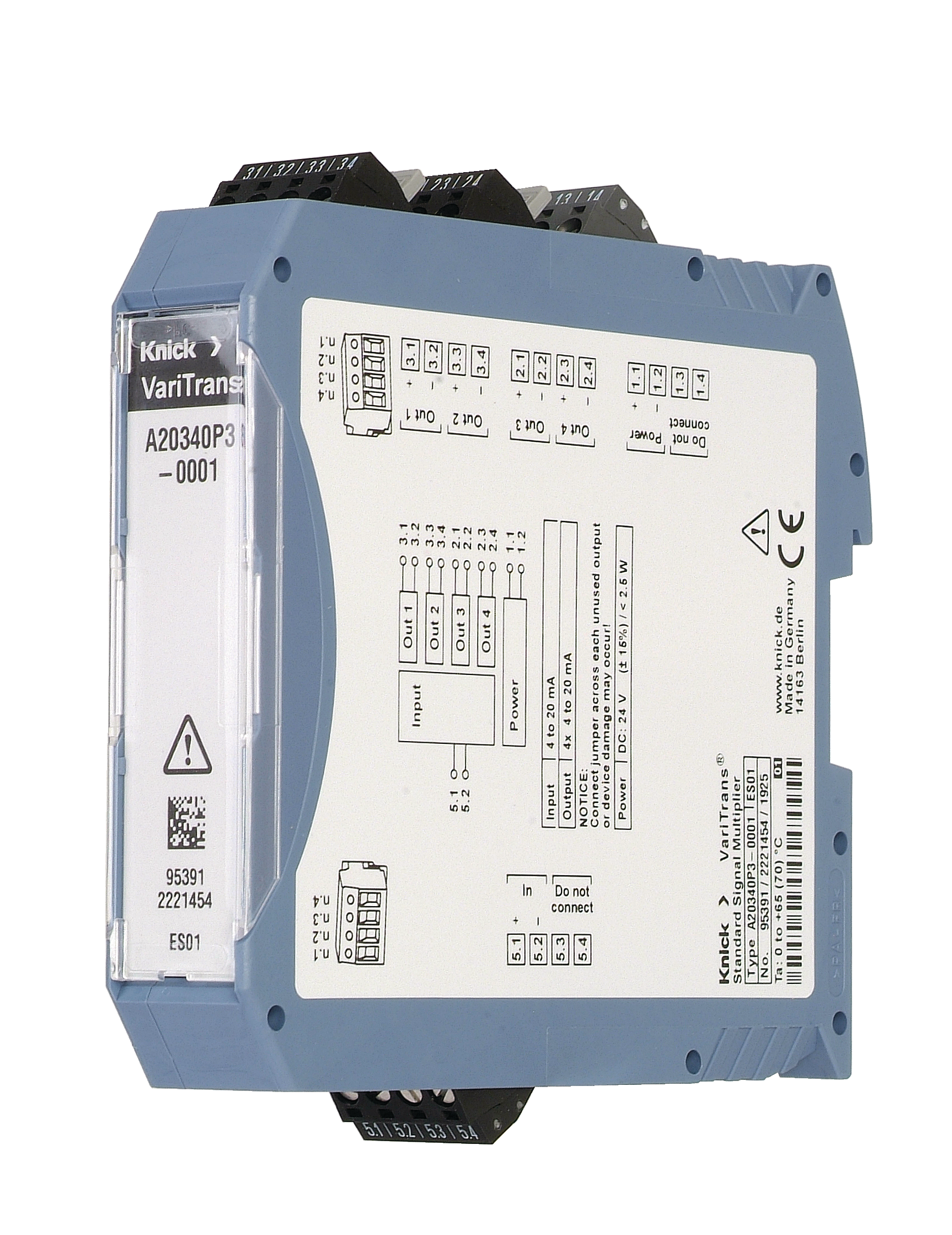

A20340
