El factor solar: supervisión de sistemas fotovoltaicos

Los sistemas fotovoltaicos modernos constan de dos componentes básicos: el campo fotovoltaico formado por módulos solares para convertir la energía solar irradiada en energía eléctrica y un sistema inversor que convierte la corriente continua de los módulos solares y la alimenta a la red de corriente alterna. Los grandes sistemas se construyen con frecuencia con inversores centrales.

Estos inversores de gran tamaño tienen una potencia de unos 500 kW, ampliable modularmente hasta 40-50 MW. Mientras que hace unos años los campos suministraban todavía una tensión de sistema de 1000 V y corrientes de varios 100 A, hoy en día generan principalmente tensiones de 1500 V. Por este motivo, los inversores correspondientes deben tener una tensión de entrada máxima superior a 1500 V.

Supervisión económica y segura de sistemas fotovoltaicos mediante acondicionadores de señal especializados

Protección del personal y del sistema

Los proveedores de energía solar se enfrentan al reto de garantizar el funcionamiento eficiente del sistema y de alcanzar el rendimiento energético más grande posible. La solución ideal es aumentar la eficiencia con un gasto adicional escaso o nulo, sin reducir la seguridad eléctrica. Las corrientes y tensiones se miden en el lado de corriente continua para determinar las corrientes y controlar el ajuste de potencia. Las tensiones de sistema mencionadas requieren un aislamiento adecuado de los sistemas de medición con el fin de proteger tanto al personal de servicio como a los sistemas de control y evaluación.

Por lo tanto, las mediciones se ejecutan mediante acondicionadores de señal conectados posteriormente con el respectivo aislamiento galvánico elevado. En los sistemas de 1000 V se requiere una separación de protección de 1000 V CA/CC conforme a la norma DIN EN 61140.

En caso de un incremento de la tensión del sistema a 1500 V, los requisitos relacionados con la separación de protección también aumentan. La separación de protección se alcanza mediante un aislamiento doble que garantiza un margen de seguridad del 100 %.

Separación fiable hasta 1800 V

Los acondicionadores de señal de las series VariTrans P41000 (medición de corriente) y VariTrans P42000 (medición de tensión) de Knick suministran una separación de protección conforme a la norma EN 61140 hasta 1100 V (categoría de sobretensión OV III/grado de contaminación PD 2). En el modelo P 41100/P 42100 es posible una separación de protección hasta de 1800 V CA/CC (OV III y PD 2). Los acondicionadores de señal permiten construir sistemas fotovoltaicos que garantizan el cumplimiento de las normas de seguridad respectivas. Los productos son fiables con un índice de fallos (MTBF) de 96 años.

Return on Investment

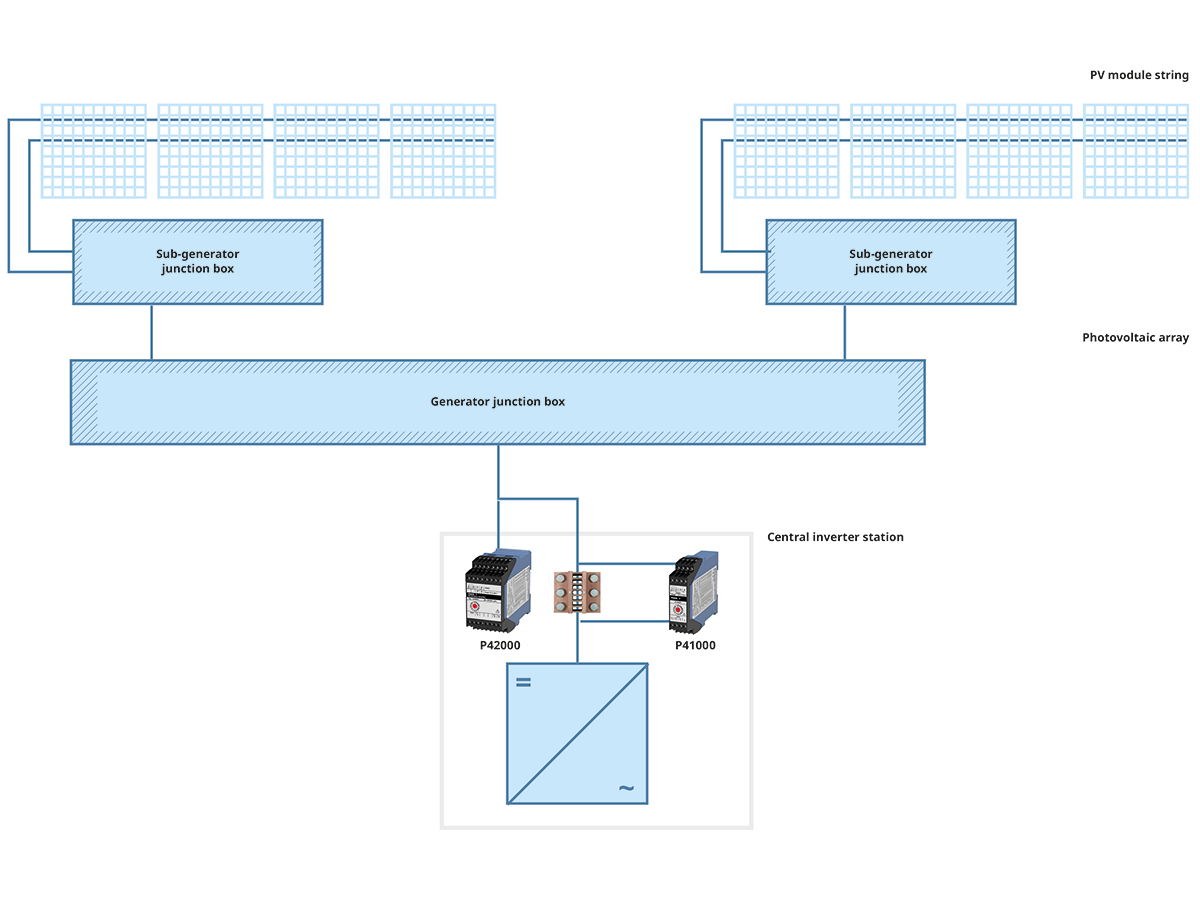

La tecnología de medición de corriente y tensión basada en acondicionadores de señal instalados de forma centralizada en el inversor aumenta la eficiencia y a la vez ahorra dinero, ya que hace innecesarias las mediciones descentralizadas.
La disposición centralizada de los acondicionadores de señal simplifica el diseño del sistema aportando así las ventajas económicas correspondientes.
La medición precisa de las corrientes totales permite detectar a tiempo los componentes defectuosos del sistema, evitando así pérdidas de rendimiento y aumentando la seguridad y la fiabilidad del sistema solar.
Seguridad operativa elevada mediante aislamiento galvánico de hasta 1000 V CA/CC o 1800 V CA/CC
La conmutación calibrada de hasta 16 rangos de entrada y salida proporciona flexibilidad y minimiza los costes de almacenamiento.
