SE564 ORP Sensor | Memosens | 120 mm | Ex | For highly contaminated media with pressure fluctuations

Longueur
Tête enfichable
Réf. produit : SE564X/1-NMSN
Description Détails techniques Téléchargements Utilisé dans les processus ou les applications Articles de blog pertinents

Description

SE564 ORP Sensor | Memosens | 120 mm | Ex | For highly contaminated media with pressure fluctuations

Électrode redox robuste, très fiable et très précise.

  • Séparation galvanique parfaite par la technologie Memosens
  • Aucun effet d’humidité dans le connecteur
  • Électrolyte polymère
  • 2 diaphragmes perforés, coincement impossible
  • Pour les eaux usées industrielles
  • Adapté aux process contenant des solvants
  • Transmission de données numérique
  • Diagnostic de sonde intégré
  • Sonde de température intégrée

Électrode redox robuste, conçue pour les milieux soumis à d’importantes charges subissant des variations de pression. L’électrolyte à polymère moderne du système de référence garantit des mesures stables à long terme.

Le double diaphragme perforé empêche le système de référence de se coincer, même dans des eaux usées contenant des substances solides.

Applications
Applications industrielles, colorants, réactions de précipitation, milieux souillés

Nous attendons avec impatience votre réponse!
Nous Contacter

Détails techniques

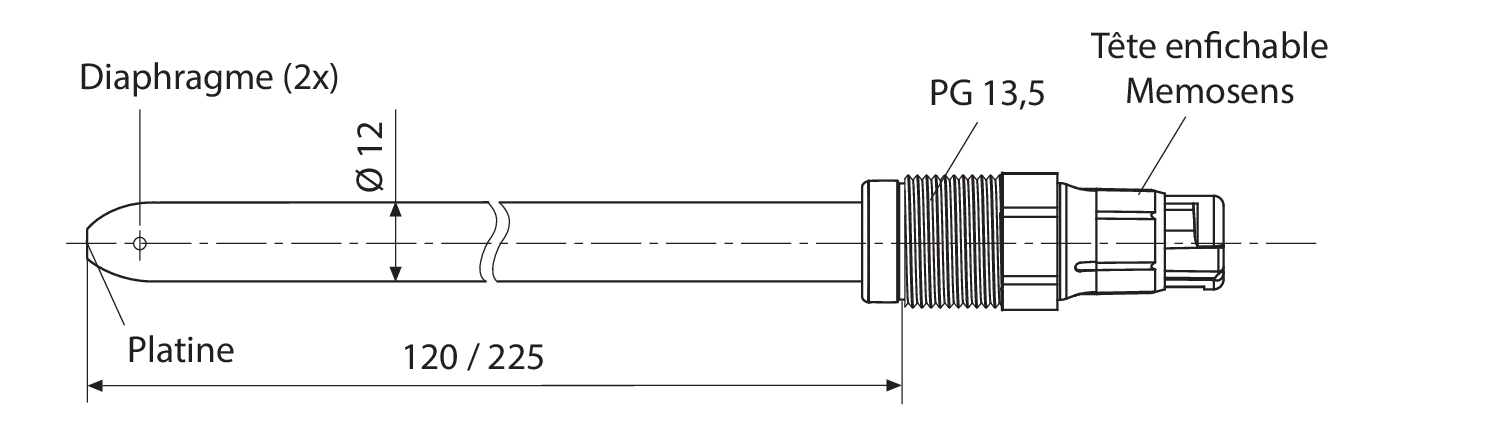

Composition de l’électrode de mesure: Platine
Diaphragme: Perforé (2x)
Longueur : 120 mm
Paramètres de mesure: potentiel redox
Plage de mesure: ± 1500 mV
Pression relative: 0 … 10 bar
Protection contre les explosions: Ex
Raccordement process: PG 13,5
Sonde de température: NTC 30 kΩ
Système de référence: Ag/AgCl, électrolyte polymère
Température: 0 … 130 °C
Tête enfichable: Memosens
