SE564 ORP Sensor | Memosens | 325 mm | Ex | For highly contaminated media with pressure fluctuations

Longueur
Tête enfichable
Réf. produit : SE564X/3-NMSN
Description Détails techniques Téléchargements Utilisé dans les processus ou les applications Articles de blog pertinents

Description

SE564 ORP Sensor | Memosens | 325 mm | Ex | For highly contaminated media with pressure fluctuations

Électrode redox robuste, très fiable et très précise.

  • Séparation galvanique parfaite par la technologie Memosens
  • Aucun effet d’humidité dans le connecteur
  • Électrolyte polymère
  • 2 diaphragmes perforés, coincement impossible
  • Pour les eaux usées industrielles
  • Adapté aux process contenant des solvants
  • Transmission de données numérique
  • Diagnostic de sonde intégré
  • Sonde de température intégrée

Électrode redox robuste, conçue pour les milieux soumis à d’importantes charges subissant des variations de pression. L’électrolyte à polymère moderne du système de référence garantit des mesures stables à long terme.

Le double diaphragme perforé empêche le système de référence de se coincer, même dans des eaux usées contenant des substances solides.

Applications
Applications industrielles, colorants, réactions de précipitation, milieux souillés

Nous attendons avec impatience votre réponse!
Nous Contacter

Détails techniques

Composition de l’électrode de mesure: Platine
Diaphragme: Perforé (2x)
Longueur : 325 mm
Paramètres de mesure: Redox
Plage de mesure: ± 1 500 mV
Pression relative: 0 … 10 bar
Protection contre les explosions: Oui
Raccordement process: PG 13,5
Sonde de température: CTN 30 kΩ
Système de référence: Ag/AgCl, électrolyte polymère
Température: 0 … 130 °C
Tête enfichable: Memosens

Téléchargements

Manuals

[13194] Manuel utilisateur
SE564X/*-NMSN | SE564X/*-NS8N
Version 06
[16286] User Manual (DE, EN, KO)
Memosens Cable CA/MS
Version 09
[17411] User Manual
SE564X/*-NMSN
incl. Ex Approval Japan (JPEx DEK19.0046X)
Version 05

Brochures

[13209] Brochure
Memosens - La solution complète pour des applications de mesure intelligentes.
[13395] Brochure
Sondes - Pour la mesure du pH/redox, de la conductivité et de l’oxygène. Numérique et analogique.

Fiches techniques

[2622] Fiche technique
Sonde redox SE564X/*-NMSN Memosens
Description du produit | Caractéristiques techniques | Gamme de produits

Certificats

[11064] EU Declaration of Conformity
No. EU210427A | 2021-04-27
Memosens Sensors | Types SE 5..X..-.MS., SE604X-MS**, SE605….., SE6**X**MS, SE7**…
[12826] EU-Type Examination Certificate (DEKRA)
Nr. BVS 16 ATEX E 037 X | 2024-02-20
Memosens-Ex-Sensors
[12831] IECEx Certificate of Conformity
Memosens Ex Sensors | Details see Document
Document No. IECEx BVS 16.0030X, issue No. 2 | 2024-02-23
Marking: Ex ia IIC T3/T4/T6 Ga
[14155] Declaration of Compliance 2.1 (DE, EN)
according to EN 10204 | gemäß EN 10204
[14685] Certificate of Conformity (FM)
No. FM17US0208X | 2019-05-27 | USA
Memosens Sensors | Types SE 5**, SE 6** and SE 7**
[14690] Certificate of Conformity (FM)
No. FM17CA0105X | 2019-05-27 | Canada
Memosens Sensors | Types SE 5**, SE 6** and SE 7**
[16292] Korean safety certificate Kosha (KO)
No. 2020-KA4BO-0368X
Measuring Cable CA/MS

Schémas de Contrôle

[14185] Control Drawing
Inductive Sensor-Cable Connection System Memosens
Zeichnungsnummer 214.410-240

Notre service

Utilisé dans les processus ou les applications

Surveillance de l’alimentation en eau brute
Le contrôle de la qualité de l’eau brute utilisée revêt une importance cruciale pour la production d’eau potable.
Production de cellulose et de papier
Dans le cadre de la production de cellulose, de nombreux postes de mesure sont placés dans des environnements où le temps de présence du personnel technique doit être limité au strict minimum.

Produits apparentés

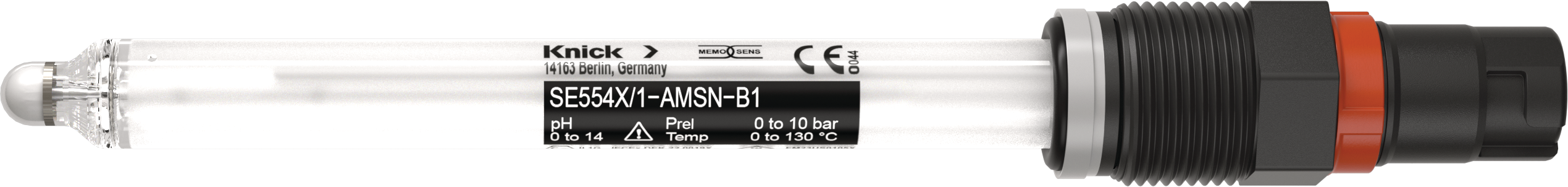

SE554 pH/ORP Sensor | Memosens | 120 mm | Ex | For very high ionic strength media
