La mesure dans le secteur éolien

Le développement de la production d’énergie éolienne s’illustre par des installations de plus en plus grandes, qui atteignent plusieurs mégawatts, par des terrains complexes (offshore, entre autres), et donc par des investissements plus conséquents et des exigences en matière de productivité de plus en plus strictes.

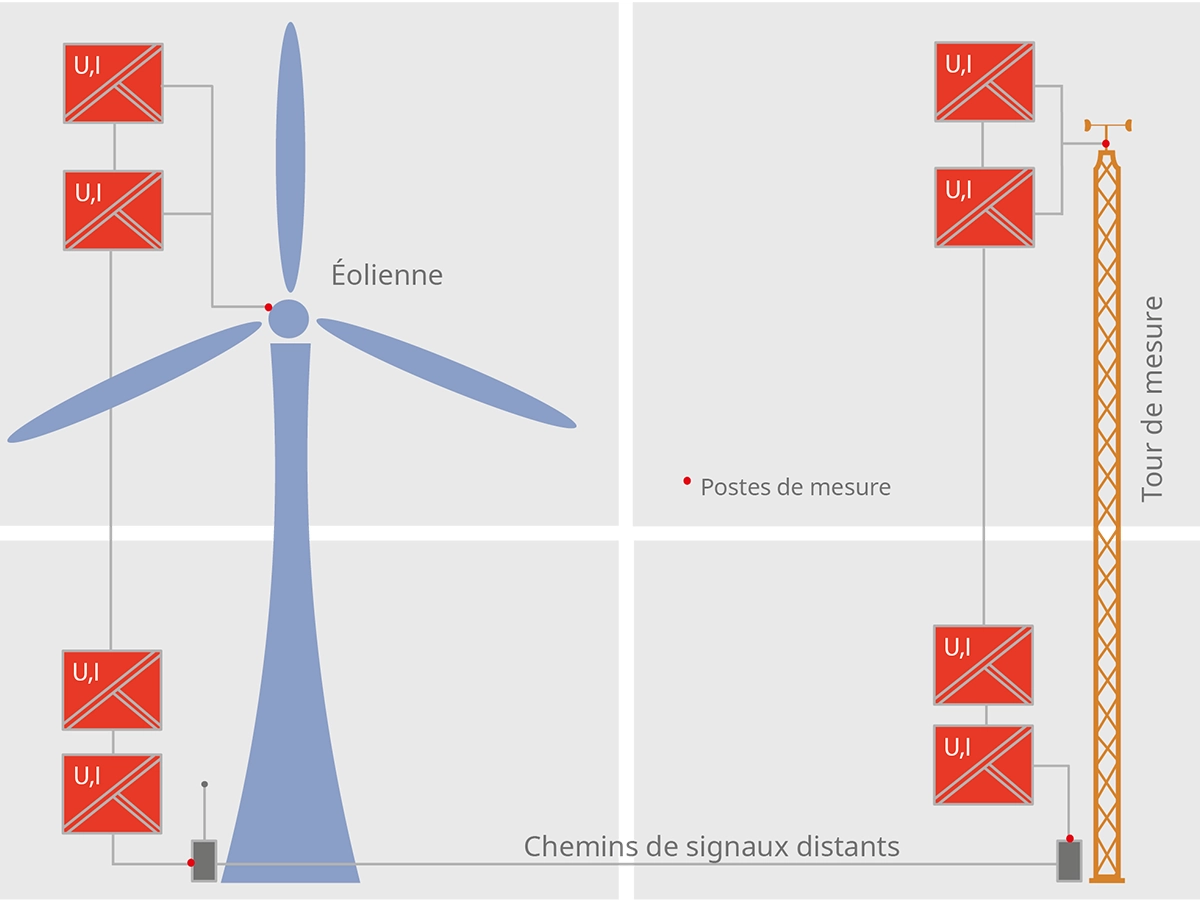

Afin de surveiller l’efficacité des éoliennes, on utilise différentes sondes de mesure dont les signaux unipolaires et bipolaires doivent être regroupés et convertis pour être traités. Les données collectées peuvent être évaluées du point de vue du comportement du vent, du rendement énergétique, du bruit ou de l’ombre portée.

Pour être transmis au système d’enregistrement, les signaux de courant et de tension doivent parcourir de grandes distances et être soumis à aussi peu d’interférences possible. De plus, les systèmes d’enregistrement et les sondes sont souvent exposés à des conditions environnementales extrêmes.

La mesure dans le secteur éolien

Les facteurs pouvant avoir une influence négative sur la rentabilité des éoliennes ne doivent jamais être perdus de vue. Afin d’assurer leur rendement optimal, les éoliennes modernes comportent de multiples sondes dont les signaux de mesure doivent être détectés, transformés et consultés, et ce, parfois sur de grandes distances.

Ce faisant, la protection contre les surtensions et les effets de distorsion causés par les différences de potentiel sur les signaux de mesure est assurée par l’amplificateur séparateur universel P27000, dont l’avantage réside dans la commutation possible sous calibrage de jusqu’à 480 plages d’entrée et de sortie avec des switchs DIP. Cette commutation est commandée par voie numérique et ne requiert aucun ajustement complexe par la suite.

Avec une erreur d’amplification inférieure à 0,08 % de la valeur mesurée et un coefficient de température inférieur à 0,005 %/K de la valeur finale, le P27000 propose une qualité de transmission constante, qui dépasse toutes les exigences posées à la technologie de mesure industrielle. Une conception intelligente des circuits permet de minimiser la puissance dissipée de l’appareil de manière à ce que le faible dégagement de chaleur maintienne l’armoire électrique froide, ce qui prolonge ainsi la durée de vie des composants électroniques.

Avec leur isolation à 3 ports entre l’entrée, la sortie et l’alimentation, ces appareils sont construits de manière si compacte dans des boîtiers pour montage en série de seulement 12,5 mm de large que jusqu’à 80 séparateurs peuvent être installés sans espace de ventilation entre eux sur un mètre de rail-support.

Return on Investment

Moins de remises en état nécessaires avec des intervalles espacés grâce à la durée de vie plus longue

Grande flexibilité avec un seul type de produit compatible avec différentes méthodes de mesure et avec presque toutes les tensions d’alimentation

Protection fiable du système d’acquisition des données de mesure et des canaux de mesure

Précision dépassant les exigences industrielles, même dans des conditions extrêmes

Faible puissance dissipée grâce à la conception intelligente des circuits

Produits correspondants

P27000 Universal Isolated Signal Conditioner | Calibrated switching of 480 input and output ranges | Isolation up to 1000 V
