Il fattore sole: Monitoraggio di impianti fotovoltaici

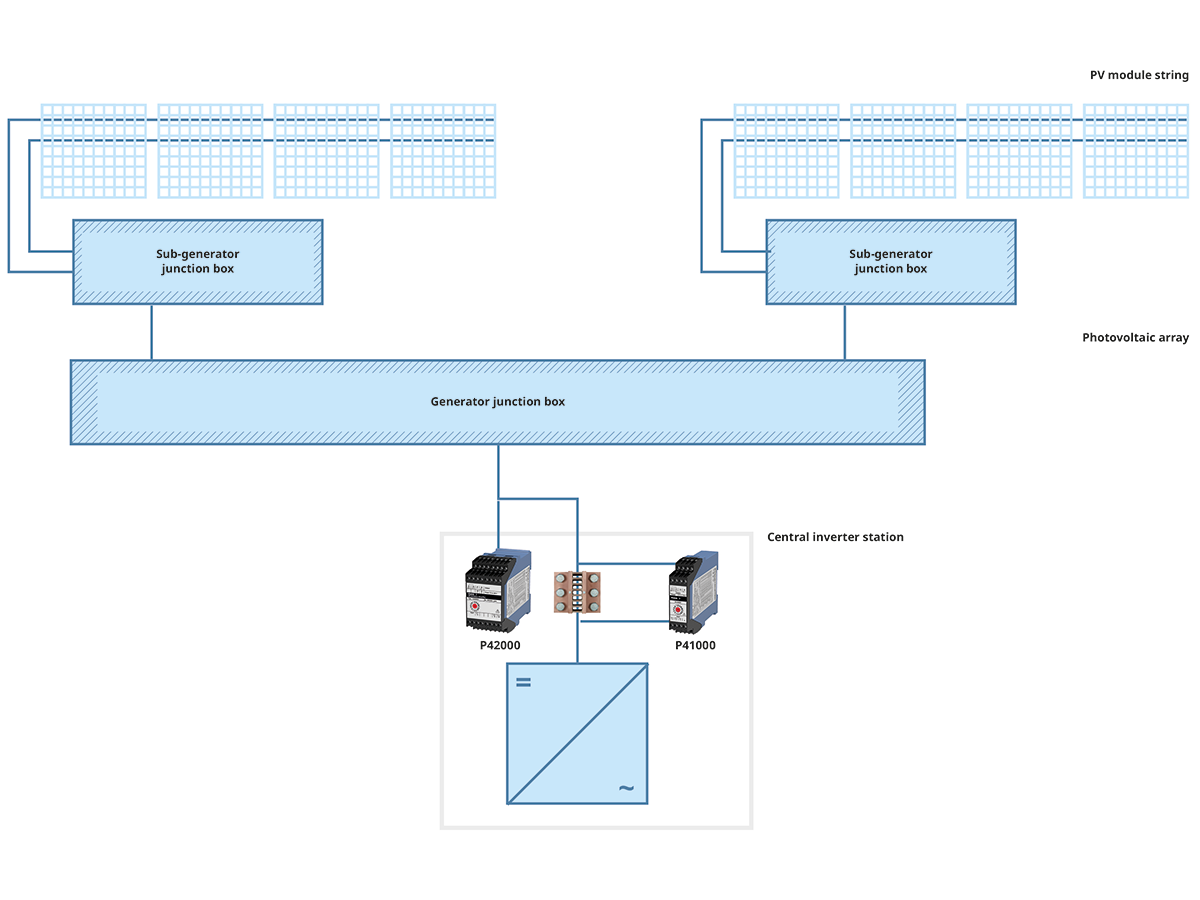

I moderni impianti fotovoltaici sono costituiti da due componenti di base: il campo FV formato da moduli solari per convertire l’energia solare irradiata in energia elettrica e un impianto inverter che converte la corrente continua dei moduli solari e la integra nella rete a corrente alternata. I grandi impianti vengono spesso realizzati con inverter centrali.

Questi grandi inverter hanno una potenza di circa 500 kW, ampliabile in modo modulare fino a 40-50 MW. Mentre alcuni anni fa i campi fornivano ancora una tensione di sistema di 1000 V e correnti di diverse centinaia di Ampere, oggi generano prevalentemente tensioni di 1500 V. Gli inverter corrispondenti devono avere quindi una tensione di ingresso massima superiore a 1500 V.

Keyfacts Processs/Application H2

Sector

 [App]

Application

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Measured Parameter

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Key Requirements

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Monitoraggio economico e sicuro di impianti fotovoltaici mediante amplificatori di isolamento specializzati

Protezione del personale e del sistema

I fornitori di energia solare si trovano di fronte alla sfida di dover garantire il funzionamento efficiente dell’impianto e ottenere la massima resa energetica possibile. L’ideale sarebbe aumentare l’efficienza a fronte di un dispendio minimo o addirittura nullo, senza ridurre la sicurezza elettrica. Per determinare le interferenze e regolare l’adeguamento di potenza vengono misurate le correnti e le tensioni sul lato DC. Le suddette tensioni di sistema richiedono un idoneo isolamento dei sistemi di misura per proteggere sia il personale operativo che i sistemi di regolazione e analisi.

Le misurazioni richiedono quindi amplificatori di isolamento a valle con una separazione galvanica altrettanto elevata. Negli impianti da 1000 V è necessario un isolamento di sicurezza di 1000 V AC/DC secondo EN 61140.

Con un aumento della tensione di sistema a 1500 V aumentano anche i requisiti di isolamento di sicurezza. L’isolamento di sicurezza si ottiene con un doppio isolamento che garantisce un margine di sicurezza del 100 percento.

Isolamento affidabile fino a 1800 Volt

Gli amplificatori di isolamento delle serie VariTrans P41000 (misurazione della corrente) e VariTrans P42000 (misurazione della tensione) di Knick creano un isolamento di sicurezza secondo EN 61140 fino a 1100 V (categoria di sovratensione OV III / grado di inquinamento PD 2). Nella versione P 41100/P 42100 è possibile un isolamento di sicurezza fino a 1800 V AC/DC (OV III e PD 2). Con gli amplificatori di isolamento si possono allestire impianti fotovoltaici che garantiscono il rispetto delle norme di sicurezza pertinenti. I prodotti sono affidabili con un tasso di guasto (MTBF) pari a 96 anni.

Return on Investment

  • Il sistema di misura della corrente e della tensione basato sugli amplificatori di isolamento installato a livello centrale nell’inverter aumenta l’efficienza e consente di risparmiare denaro, rendendo superflue le misurazioni decentralizzate.
  • La disposizione centrale degli amplificatori di isolamento semplifica la concezione di impianto e apporta notevoli vantaggi in termini di costi.
  • La misurazione precisa delle correnti totali permette di riconoscere tempestivamente parti dell’impianto difettose evitando cali di rendimento e aumentando sicurezza e affidabilità dell’impianto solare.
  • Elevata sicurezza operativa con separazione galvanica fino a 1000 V o 1800 V AC/DC
  • La commutazione calibrata di fino a 16 campi di ingresso e uscita offre flessibilità e minimizza i costi di stoccaggio.
