Verifica in linea di riscaldamenti ad alta tensione (HVH)

I riscaldamenti ad alta tensione (High Voltage Heater, HVH) servono a controllare la temperatura interna di un veicolo e a proteggere e gestire diversi sistemi di bordo, quali le batterie.
Dato che gli HVH convertono senza perdite la corrente continua in calore, i produttori spesso ricorrono a questa tecnologia. A seconda del veicolo (utilitaria, bus, camion ecc.) vengono sviluppati HVH per diverse tensioni della batteria con una potenza di riscaldamento fino a 10 kW.

Keyfacts dell’applicazione

Settore


Prova in linea di riscaldamenti ad alta tensione in diverse fasi della produzione

Applicazione


Verifica delle funzioni dell’elettronica di comando

Parametro di misura


Tensioni da 100 a 900 V DC e corrente corrispondente

Requisiti principali


A seconda del prodotto sottoposto a prova vengono applicate tensioni fino a 900 V DC

Le alte tensioni devono essere misurate in modo sicuro e preciso in fase di montaggio/delle prove in linea

Per diverse applicazioni è necessario poter scegliere la tensione di ingresso in modo flessibile

Controllo funzionale dell’elettronica di comando

Descrizione dell’applicazione

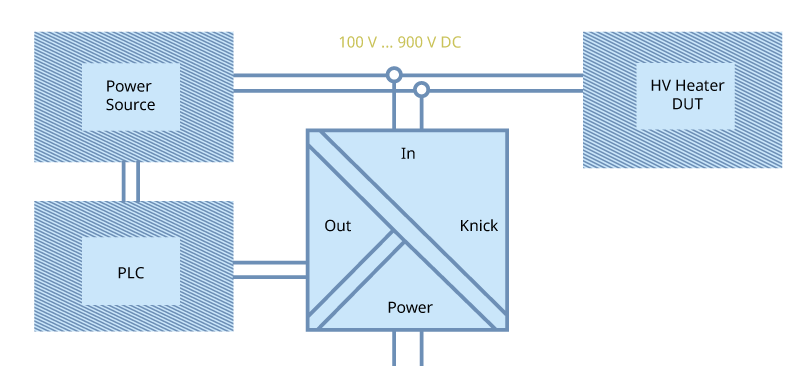

Il processo di produzione di HVH comprende molti passaggi, alcuni dei quali devono essere eseguiti manualmente. Nelle singole fasi di produzione vengono eseguiti diverse prove in linea e, a seconda del tipo di riscaldamento, vengono applicate sui componenti di riscaldamento HV tensioni da 100 a 900 V DC.
In tale sede vengono misurate questa tensione e la corrente corrispondente al fine di verificare la funzione dell’elettronica di comando. In considerazione del rischio di pericolose scosse elettriche, durante la prova il campione non deve essere toccato.

Requisiti dell’applicazione

Per ottenere risultati di prova riproducibili è necessario utilizzare strumenti di misura precisi e affidabili perché l’impiego di strumenti di laboratorio negli ambienti di produzione non sempre è adatto per la pratica. Nei banchi di prova end of line, ma anche nei banchi di prova per la fase di sviluppo, devono essere presenti strumenti di qualità già collaudati in applicazioni industriali. Pertanto, i dispositivi di alta qualità collaudati in ambito industriale non vengono impiegati solo per banchi di prova end of line, ma anche nella fase di ricerca e sviluppo.

Perché Knick?
L’amplificatore di isolamento ad alta tensione Knick P29000 può misurare tensioni fino a 1000 V DC. La precisione viene garantita da un errore di guadagno < 0,2 % del valore misurato e la sicurezza mediante un isolamento a 3 porte con una tensione di lavoro di 1000 V AC/DC (isolamento base). L’isolamento ineccepibile è dimostrato mediante una prova ad alta tensione con 5,4 kV AC tra ingressi e uscite/alimentazione elettrica. L’impostazione degli intervalli di misura di ingresso e uscita avviene tramite un interruttore DIP dietro la copertura del pannello frontale del dispositivo.
