철도 산업에서의 전압, 전류 및 속도 신호를 위한 고절연 트랜스미터

철도 산업용 정밀 장비

크닉은 50년 이상 활동해 온 세계 철도 산업의 신뢰할 수 있는 파트너로 자리 잡았습니다. 실제 현장 데이터에 기반으로 산출된 직류 고전압 변압기의 평균 무고장 시간(MTBF)은 2165년이라는 매우 높은 수치를 기록하여 업계의 새로운 척도를 세웠습니다.

이 품질 기준은 베를린 본사와 전 세계 지사의 230 여 명의 직원들이 철도 산업을 위한 다른 모든 제품에 대해서도 보장합니다.

크닉은 이에 기반하여 철도와 DC 견인 철도 전원 공급 장치에서 철도 교통의 경제성과 안전성을 높이는 미래 지향적 측정 기술을 제공합니다. 철도 분야를 위해 크닉은 전류 및 전압의 정밀한 측정과 속도 신호의 전기적 절연과 변환을 위한 장치와 함께 인상적인 "THE ART OF MEASURING"을 소개합니다.

철도용 차량에서

견인 변전소

선로 구간

왜 크닉입니까?
크닉의 신호 분리기 및 트랜스미터는 다운스트림 공정에 필요한 신호를 제공합니다 - 항상 장애 없이 작동하며 매우 정확합니다. 크닉의 정확하고 견고한 장치는 철도 산업의 특별한 표준 및 기능적 요건을 충족합니다. 또한 정밀도는 크닉에게 있어서 모든 개별적인 제품 특성을 측정 과제에 맞게 조정하는 것을 의미합니다. 이러한 맞춤 정밀도야말로 전체 시스템이 기능을 안정적으로 수행할 수 있도록 하는 전제조건이기 때문입니다.

DC 견인 변전소에서

전압 측정
750 V, 1500 V 및 3000 V DC 시스템용, 최대 3600 V AC/DC의 연속 절연 강도, 최대 15 kV AC의 절연 시험 전압

전류 측정
±30 mV의 분로 저항 사용, 최대 3600 V AC/DC의 연속 절연 강도, 15 kV AC의 절연 시험 전압

온도 측정
Pt100 저항 온도계 사용, 최대 6600 V AC/DC의 연속 절연 강도, 최대 15 kV AC의 절연 시험 전압

철도용 차량에서

전압 측정
최대±4500 V DC / ±3000 V AC, 최대 4800 V AC/DC의 연속 절연 강도, 최대 20 kV AC의 절연 시험 전압

전류 측정
±30 mV의 분로 저항 사용, 최대 4800 V AC/DC의 연속 절연 강도, 18 kV AC의 절연 시험 전압

속도 신호
속도 신호 2배율화, 조정 및 절연, 최대 1000 V AC/DC의 연속 절연 강도, 최대 5 kV AC의 절연 시험 전압
철도 산업 브로셔


철도별 애플리케이션 및 제품 솔루션 개요

관련 애플리케이션

철도용 차량에서 고전압 및 전류 측정
크닉은 전압 및 전류 측정을 위한 고절연 트랜스미터를 제공합니다. P45000은 모든 DC 및 AC 작동 열차에서 DC 전압 측정을 위한 SIL 2를 지원하는 가장 공간 절약적인 고전압 트랜스미터입니다.
철도용 차량에서의 속도 신호 2배율화
P16800는 주행 거리 측정 시스템용 속도 신호를 안전하게(SIL2/SIL4) 2배율화하여 제어 시스템이 있는 철도용 차량에 간편하게 추가 장착할 수 있습니다.
DC 견인 변전소에서의 전압 및 전류 측정
최대 한 자릿수 MW 범위의 직류 공급을 위한 견인 변전소 및 이러한 변전소가 공급하는 망의 일부는 단락으로부터 효과적으로 보호되어야 합니다. 보호 장치는 높은 전류를 최대한 빠르게 안정적으로 차단해야 하며 단락 회로에 흐르는 전력을 제한해야 합니다.

문의사항이 있으십니까? 크닉이 도와드립니다.
크닉에 문의하세요.

적합한 제품

P16000 Pulse Frequency Conditioner | Input speed sensor signal up to 20kHz | Safe decoupling acc. SIL3
P16000 Pulse Frequency Conditioner | Input speed sensor signal up to 20kHz | Safe decoupling acc. SIL3
제품 번호:

P16000

P16800 Speed Signal Doubler | Input speed sensor signal 10 … 33.6 V DC (max.35 V) | Safe decoupling acc. SIL4, safe transmission acc. SIL2
P16800 Speed Signal Doubler | Input speed sensor signal 10 … 33.6 V DC (max.35 V) | Safe decoupling acc. SIL4, safe transmission acc. SIL2
제품 번호:

P16800

P41000 고전압 절연 증폭기 / 트랜스미터 | 교정 전환 가능
P41000 고전압 절연 증폭기 / 트랜스미터 | 교정 전환 가능
제품 번호:

P41000

P41000AG 고전압 절연 증폭기 / 트랜스미터 | 교정 전환 가능
P41000AG 고전압 절연 증폭기 / 트랜스미터 | 교정 전환 가능
제품 번호:

P41000AG

P42000 고전압 절연 증폭기 / 트랜스미터 | 교정 전환 가능
P42000 고전압 절연 증폭기 / 트랜스미터 | 교정 전환 가능
제품 번호:

P42000

P45000 High Voltage Transducer | Input up to ±3000 V overrange up to 150% | For use in SIL2 systems, redundantly in SIL3
P45000 High Voltage Transducer | Input up to ±3000 V overrange up to 150% | For use in SIL2 systems, redundantly in SIL3
제품 번호:

P45000

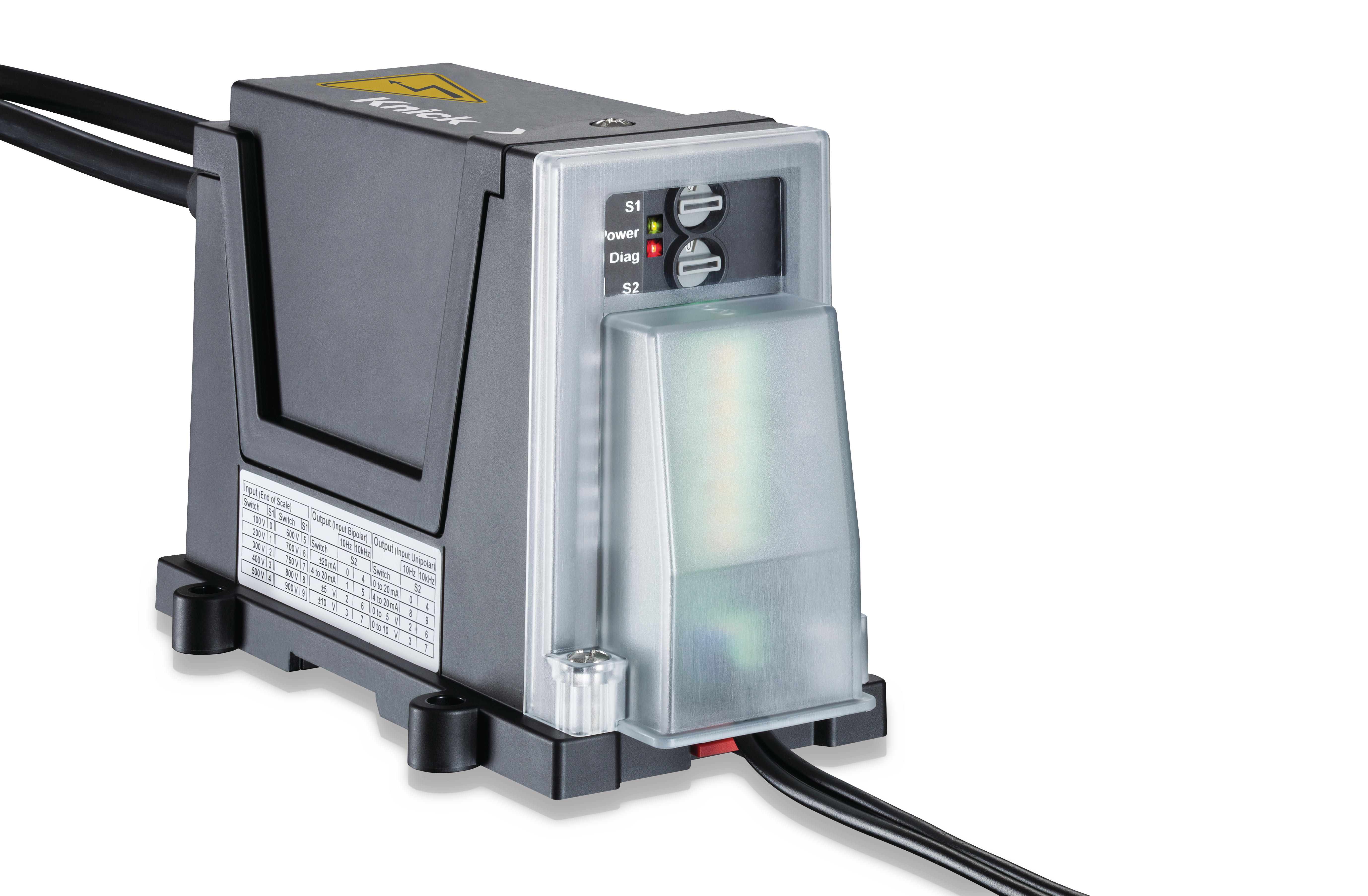

P51000 High Voltage Transducer | Input up to ±125 V | Current measurement | Energy metering
P51000 High Voltage Transducer | Input up to ±125 V | Current measurement | Energy metering
제품 번호:

P51000

P52000 High Voltage Transducer | Input up to ±4800 V | Voltage measurement | Energy metering
P52000 High Voltage Transducer | Input up to ±4800 V | Voltage measurement | Energy metering
제품 번호:

P52000

P52000 VPD High Voltage Transducer | Input max. 4200 V DC or AC peak | Voltage presence detection
P52000 VPD High Voltage Transducer | Input max. 4200 V DC or AC peak | Voltage presence detection
제품 번호:

P52000VPD
