식수 처리를 위한 원수 공급 모니터링

식수 처리에서는 사용한 원수의 품질 점검이 매우 중요한 의미를 갖습니다. 지자체 식수 처리 예산은 빠듯한 경우가 많습니다.

따라서 설비 운영자는 엄격한 비용 계산을 준수하면서 깨끗한 물을 생산하기 위한 안전한 공정을 실현해야 하는 과제에 직면해 있습니다.

pH값 및 산화 환원 전위(ORP)의 온라인 측정을 통해 식수 처리 시설의 사용자(회사)는 공급된 원수의 품질을 평가하고 설비 보호를 위한 조치를 취할 수 있습니다.

식품 & 음료

물 및 폐수

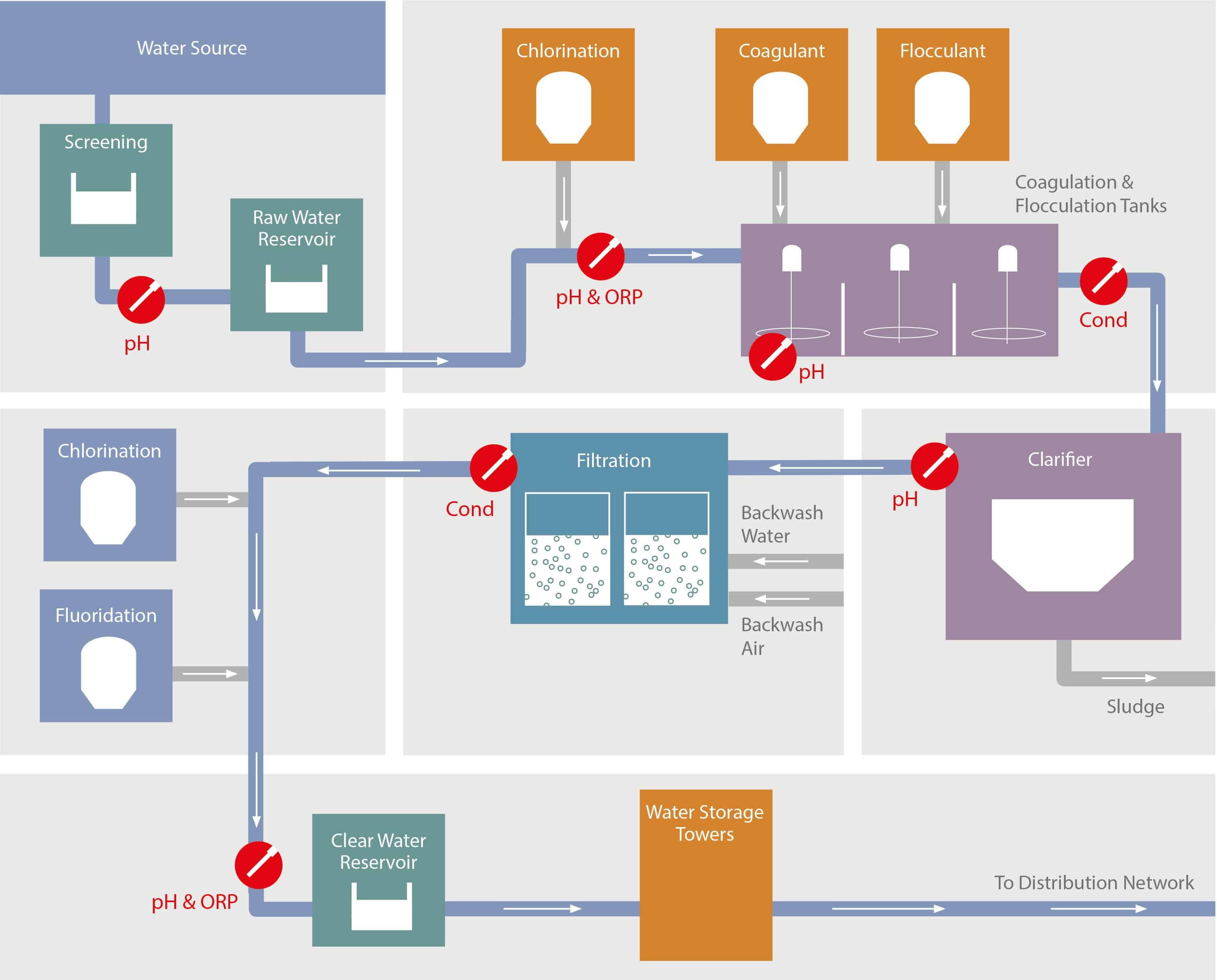

식수 처리 공정에서의 pH 및 ORP 측정의 중요성

호수, 강 및 샘에서 원수를 식수로 공급 라인에 공급하기 전에 다양한 분석과 여과 공정을 걸쳐 그 무해성을 보장해야 합니다. 특정 균과 유해물질의 양은 연속 실행되는 장기 오프라인 분석 절차에서만 확인할 수 있음에도 불구하고 기술자는 pH 및 ORP 값의 온라인 측정을 통해 공급 원수에서 물 품질 및 경우에 따라 실행해야 할 단계에 대한 중요한 정보를 얻을 수 있습니다.

원수값의 수집은 전체 식수 처리 공정에서 중요한 역할을 합니다. 극단적인 pH값 또는 ORP 전위의 중화를 위한 조치는 건강상의 적합성 뿐만 아니라 처리 시설과 필터가 조기에 마모되는 것을 방지하기 위한 목적으로도 수행되기 때문입니다. 산성수는 건강하지 않을 뿐만 아니라 수도관을 부식시킵니다.

ORP 전위는 그에 반해 물에서 감소한 산화 물질의 농도 비율을 설명합니다. 여기에는 질산염, 황산염 또는 산화망간 등이 속합니다. 또한 ORP 전위가 낮은 경우 이는 균에 의한 오염 위험이 큼을 의미합니다. ORP 전위를 높여 균의 대사를 방해하기 위해 산화 작용을 일으키는 염소와 같은 화학 물질을 물에 첨가합니다. 정량 공급은 재차 ORP 측정에 기반하여 이루어지며 이 때 신뢰할 수 있는 값 측정을 통해 부족하게 공급하거나 과도하게 공급하는 일을 방지해야 합니다.

공급량이 부족할 경우 살균 효과가 없을 수 있습니다. 반면에 과다 투여는 설비 부품의 마모를 가속화하고 염소 농도를 건강에 허용되는 수준으로 낮추기 위한 추가 처리 단계를 필요로하며 화학 물질의 과도하고 비경제적인 소비로 이어집니다.

온라인 모니터링의 센서 부하: 개방구가 막힐 위험을 낮춥니다.

일반적으로 지하수는 오염도가 낮은 반면 원수는 지역 조건에 따라 지표수 및 하수구에서 수집된 빗물로부터 얻어집니다. 수명 단축과 잦은 공정 중단을 요구하는 유지·보수 간격 단축을 방지하기 위해서는 원수 온라인 측정에 사용되는 pH 및 ORP 센서는 부하에 강해야 하며 오염도가 높은 경우에도 구조적 특성으로 개방구가 막히지 않도록 해야 합니다.

Memosens 센서SE554는 오염된 산성 또는 알칼리성 매질에서의 pH 측정을 위해 개발되었습니다. 특히 경제적인 솔루션으로 SE554가 백금 전극이 있는 pH와 ORP 측정을 동시에 수행하는 버전으로도 제공됩니다.

두 개의 개방형(open type) 홀은 막힘과 오염의 위험을 최소한으로 낮춥니다. 염화칼륨 함량과 기준 전극의 폴리머에서 이 염화칼륨의 특별한 분배로 인해 개방구의 확산 전위로 인해 발생할 수 있는 측정 간섭이 감소합니다.

센서 SE 554는 유지·보수 비용이 매우 낮으며(전해질 보충 불필요) 안정성과 정확도가 높아 이를 사용하면 전체 운영 비용을 크게 절감할 수 있습니다. ORP 센서 SE564도 침전물을 형성하는 심하게 오염된 매질에서 사용하도록 설계되었습니다. SE554와 마찬가지로 SE564는 온도 및 압력에 대한 내성이 있는 폴리머 전해질을 사용하여 장기적으로 안정적인 측정을 보장하며 기존 세라믹 재질의 개방구가 불필요합니다. 그 대신 기준 전극과 공정 매질이 접촉하여 여기에서도 이중 개방형(open type) 홀을 통해 고형 입자가 있는 폐수에서 측정을 수행할 때 막힘을 안정적으로 방지합니다.

Memosens를 사용하면 센서 교체를 빠르게 수행할 수 있으며 현장에서 간단한 문제 해결이 가능합니다.

사전 교정된 Memosens 교체 센서를 이용한 일반적인 센서 교체는 혹독한 환경 조건에서도 몇 분안에 수행할 수 있습니다. 교체용 센서를 연결하면 센서 전자 장치에 저장된 교정 및 센서 데이터가 자동으로 트랜스미터로 전송되므로 큰 중단 없이 측정을 계속할 수 있습니다. 또한 Portavo 제품군의 휴대용 공정 분석 기기를 사용하면 측정 포인트에 문제가 있는 경우 현장에서 간단하고 빠르게 센서 진단을 수행할 수 있습니다. 간단한 문제는 Portavo를 이용한 센서 세정 또는 재교정을 통해 해결할 수 있는 경우가 많습니다. 이러한 방식으로 많은 경우에 센서를 미리 교체한 뒤 실험실에서 문제를 해결하는 경우를 방지할 수 있습니다.

습한 영역에서의 신뢰할 수 있는 측정값 전송

센서값 및 공급 전압을 플러그인 커넥터에 유도식으로 전송하기 때문에 Memosens 센서를 사용할 경우 습한 환경에서 간섭 없이 측정값을 전송할 수 있습니다. 아날로그 신호와 달리 측정값이 디지털화되어 댐핑의 영향을 받지 않으므로 최대 100 m 길이의 센서 케이블을 사용하는 경우에도 깨끗하게 전송됩니다. 이를 통해 측정 포인트에서 먼 보호를 받는 환경에서도 트랜스미터를 모니터링할 수 있습니다.

투자 수익

  • pH 및 ORP 센서SE554 및 SE564의 구조적 특징은 심하게 오염된 매질에서도 긴 가동 시간과 수명을 보장합니다.
  • 최소한의 유지·보수 비용과 연장된 교체 주기로 Memosens 센서 사용은 측정 포인트의 비용을 절감합니다.
  • 사전 교정된 Memosens 센서를 이용한 빠른 센서 교체는 다운타임을 줄이고 복잡한 현장 교정을 방지하여 측정값 왜곡과 후속 오류를 방지합니다. 휴대용 공정 분석 기기 Portavo 908 Multi를 사용하면 멀리 위치한 측정 포인트의 교정 및 센서 데이터를 간단하게 수집할 수 있습니다.
