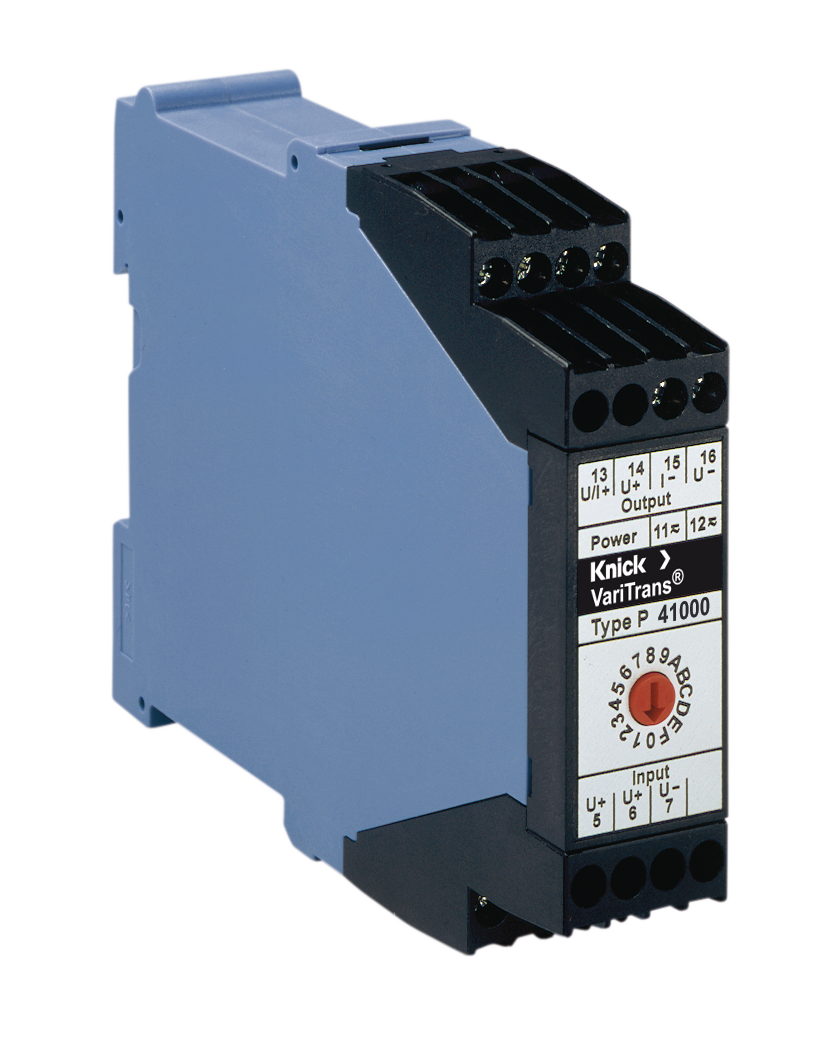

P41000 High Voltage Transducer | Input up to ±100 V | High isolation up to 3600 V
商品编号:
P41000
Description
P41000 High Voltage Transducer | Input up to ±100 V | High isolation up to 3600 V
用于电压转换的通用高压隔离器，例如在分流应用中，将±60 mV至±100 V电压转换为±20mA、±10 V或4 … 20 mA的外加输出信号。
- 用于电压转换的通用高压隔离器， 例如在分流应用中，将±60 mV至±100 V电压转换为±20 mA、10 V或4 … 20 mA的外加输出信号。
- 新型TransShield技术支持极为紧凑的模块式外壳
- 工作电压最高达3600 V AC/DC
- 通过最高1800 V AC/DC的保护分隔防止电击，符合EN 61140标准
- 测试电压最高可达15 kV AC
- 出色的传输特性：
- 增益误差 <0.1 %
- 截止频率 >5 kHz（可实现低通滤波）
- 响应时间T90 <0.1 ms
- 几乎不受共模电压影响：
CMRR >150 dB - 高瞬变噪声抑制能力：
T-CMRR >115 dB - 极大的灵活性
- 带校准开关，最多支持16个输入/输出范围（工作电压最高可达2200 V）
- 最多16个客户定制的测量范围
- 宽范围电源20 V至253 V AC/DC
- 可靠的功能，即使电源不稳定
- 电源连接错误不会导致设备受损
- 可切换型号减少了版本的类别，从而节省储存成本
- 真空封装，结实耐用
- 适合最高3000 V DC的直流轨道系统
- 良好的机械稳定性， 可在船上、列车上和汽车上工作
- 5年质保

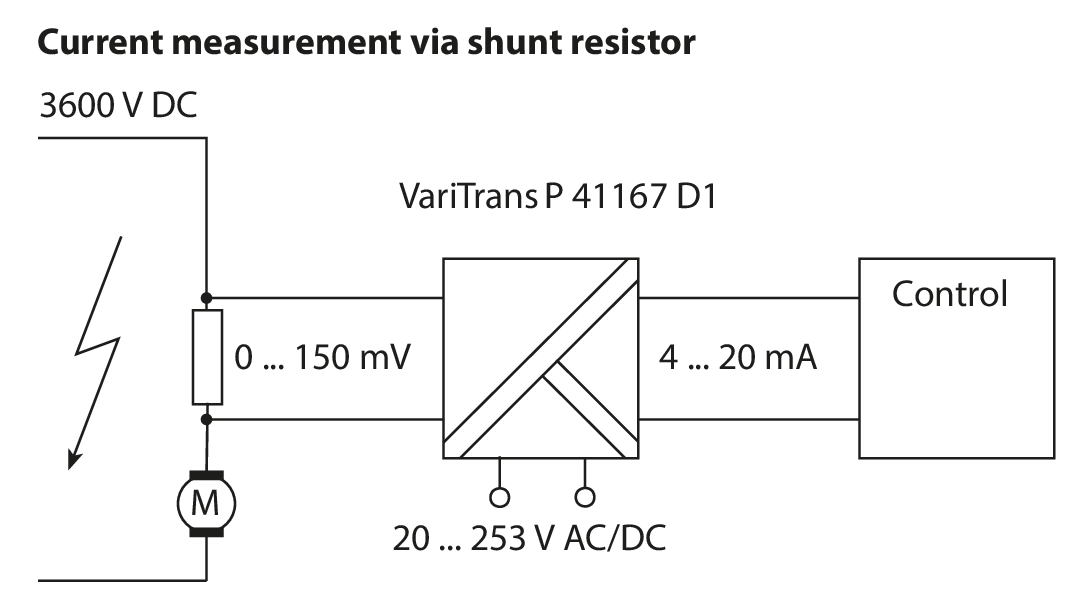

P41000 隔离放大器专为测量毫伏至伏特范围内的双极性电压而设计。 能够可靠地隔离输入电路的高电位。 其隔离距离能够承受最高达3600 V AC/DC的永久性电压和最高达20 kV的快速瞬态电压。 依据EN 61140标准在输入输出和电源间实施保护性隔离，从而实现电击保护。 采用专门设计，适合利用分流电阻测量电流。
我们期待您的来信
联系我们
| AC/DC 电位隔离: | 最高 3,600 V |
|---|---|
| 工作环境 温度: | –10 ... 70 °C |
| 输入: | 0 ... (±)50 mV 至 0 ... (±)100 V |
| 输出: | 0 ... (±)10 V, 0 ... (±)20 mA, 4 ... 20 mA, 峰值或 TRMS 值 |
| 最小测试电压: | 10/15 kV AC |
| 电源: | 22 ... 230 V AC/DC |
| 截止频率: | 截止频率 5 kHz，可按要求提供更低的截止频率 |

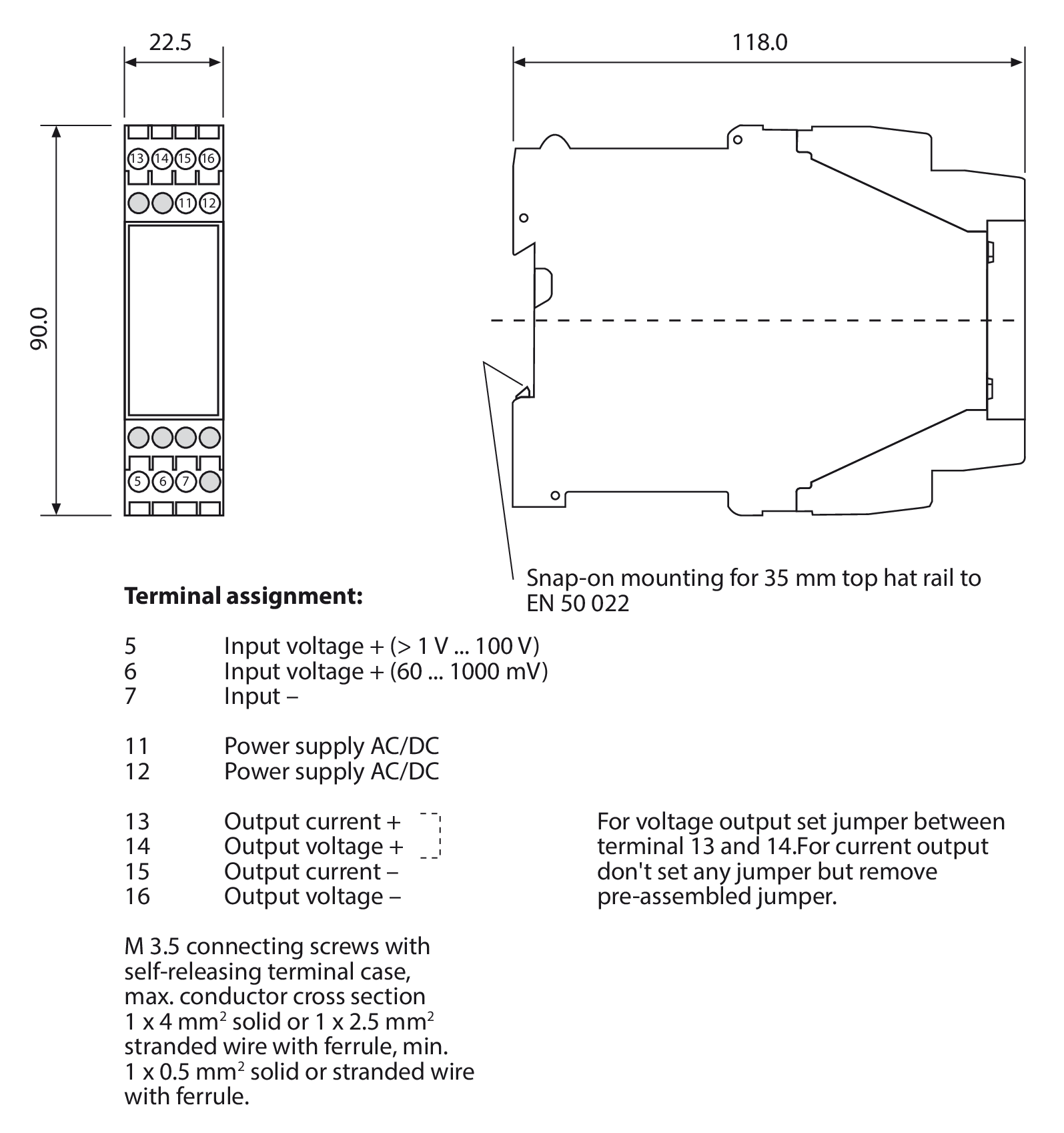

| 尺寸（宽 x 长 x 高）: | 22.5 x 90 x 118 mm |
| 特点: | 可切换（16 个输入/输出信号组合）或定制规格 , 基于现场数据，平均无故障时间 MTBF 长达 2,165 年 |
| 标准: | UL 347 |
| 产品类别: | 高压隔离放大器 |
