PROZESSANALYSE

Gas- und-Dampfturbinen-Kraftwerk

Gas- und-Dampfturbinen-Kraftwerk (GUD-Kraftwerk)

Viele moderne Kraftwerke werden als Gas-und-Dampf-Kombikraftwerke betrieben. In einem ersten Schritt erzeugt dabei eine Gasturbine Elektrizität. Das heiße Abgas aus der Gasturbine wird in ein konventionelles Heizkesselsystem mit einer weiteren Dampfturbine geführt und sorgt so für einen sehr guten Gesamtwirkungsgrad. In der Prinzipdarstellung unten sind die Messstellen für pH, Cond und GS hervorgehoben.

Energie

Keyfacts Applikation

Bereich

Kraftwerke im Kombinationsbetrieb

Applikation

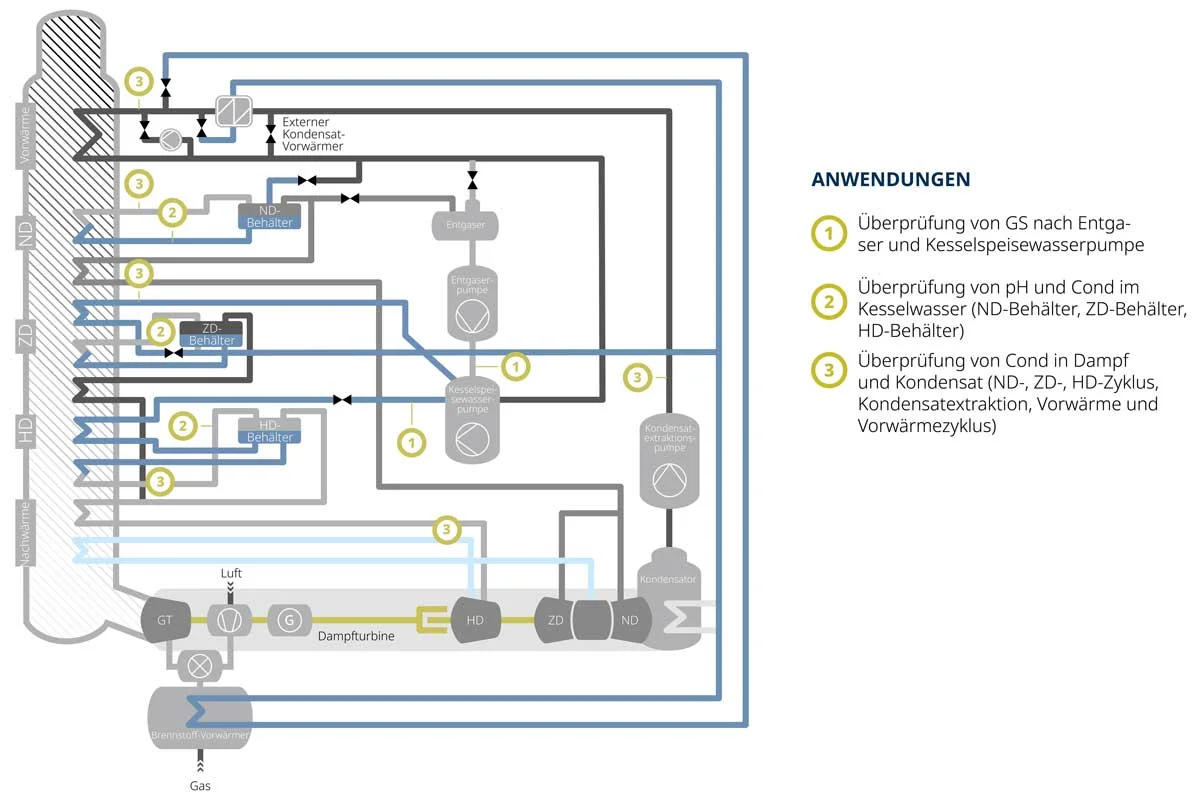

3 Anwendungen (1. Prüfung des Gelöstsauerstoffs (GS/ eng.: DO), 2. Prüfung pH-Werts und der Leitfähigkeit, 3. Prüfung der Leitfähigkeit) an mehreren Messstellen

Messparameter

pH, Leitfähigkeit und Gelöstsauerstoff

Hauptanforderungen

Die Messungen in schwierigen und engen Messbereichen sind erforderlich, um

Ablagerungen im Dampfkreislauf,
Beschädigungen des Rohrleitungssystems und der Turbine/des Läufers und
die Bildung von Biofilmen

zu verhindern.

Messung in Kesselspeisewasser, Dampf und Kondensat

Applikationsbeschreibung

Überwachung der Kesselspeisewasser-Grenzwerte gemäß Richtlinien von EPRI = Electric Power Research Institute/USA, ASME = American Society of Mechanical Engineers/USA, NEM = NEM Energy (Siemens)/Niederlande, VGB = Verband der Energieanlagenbetreiber, TÜV = Technischer Überwachungsverein

Anforderung der Applikation

In diesem Prozess muss die Leitfähigkeit in einem sehr niedrigen Messbereich überwacht werden, was höchste Anforderungen an die Messtechnik stellt. Bei den pH-Werten gilt es, die Einhaltung eines sehr engen Wertebereichs zu überwachen. Der Gelöstsauerstoff ist in wichtiger Indikator für die Verhinderung von Korrosion im Kreislauf, durch die erhebliche und extrem teure Sachschäden entstehen können.
Daher ist die Messgenauigkeit aller drei Parameter der entscheidende Faktor für einen effizienten und beschädigungsfreien Betrieb.

Warum Knick?
Gestützt auf viele Jahre Erfahrung in der Prozessanalyse im Energiesektor und ein breites Sortiment passender Produkte wie Durchflussarmaturen oder kompakte Messumformer für Profilschienen sowie die vielseitigen Einsatzmöglichkeiten seiner Geräte ist Knick in der Lage, seine Lösungen einfach und kostengünstig an die Anforderungen einzelner Messstellen anzupassen.
