PROZESSANALYSE

Wasseraufbereitungssysteme

Wärmekraftwerke benötigen viel Wasser und ein tragfähiges Ausleitungssystem für Abwässer aus folgenden Prozessen:

Umkehrosmose(UO-)konzentrat und UO-Reinigungsflüssigkeiten
Abwasser aus der Ionentauscher-Regeneration
Abwasser aus der Kühlturm-Absalzung und der Kesselreinigung
Abwasser aus der Rauchgasentschwefelung und Nasswäschern
Überlauf aus Aschebecken und Kohlelagern
Öliges Abwasser aus der Öllagerung (ölbefeuerte Kraftwerke)

Keyfacts Applikation

Bereich

Wasseraufbereitung von Abwässern aus verschiedenen Prozessen

Applikation

4 Anwendungen (1. Prüfung pH Wert, 2. Prüfung Gelöstsauerstoff (GS/DO) , 3. Prüfung pH Wert, 4. Prüfung von pH Wert und Redox) an mehreren Messstellen

Messparameter

pH, Leitfähigkeit und Redox

Hauptanforderungen

Hoher Anteil an Fremdstoffen, die als Feststoffe entfernt werden müssen

Regulatorische Bedingungen, die für die Entsorgung des Abwassers gelten

Messung in Abwasser und Ascheschlamm

Applikationsbeschreibung

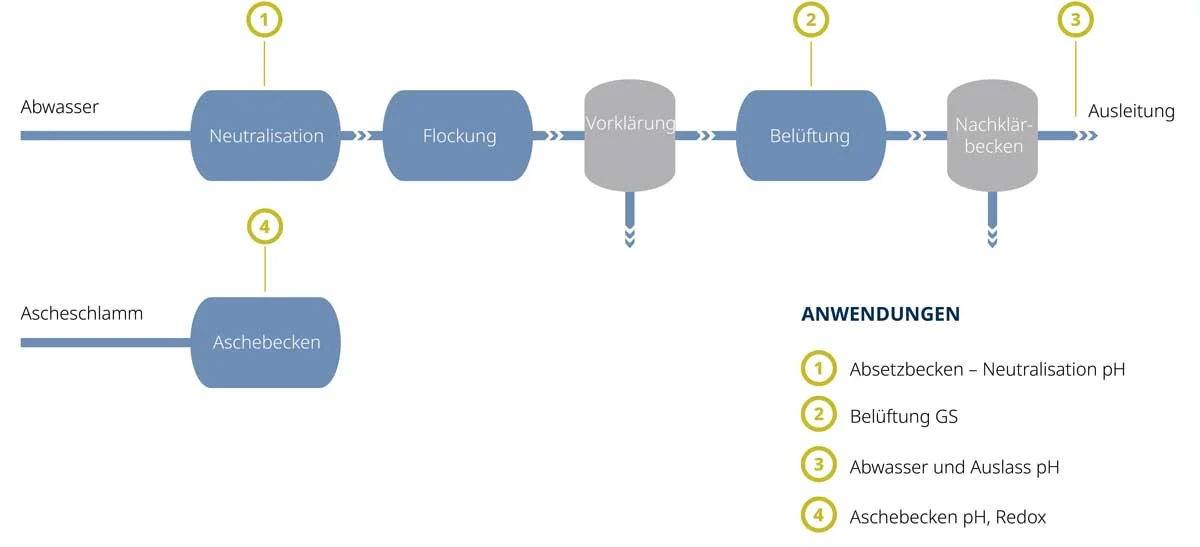

Im Folgenden beschreiben wir die typischen Prozessschritte und Messstellen in der Vorbehandlung von Abwasser und zur abschließenden Kontrolle des in die Umwelt abgegebenen Wassers.

Anwendung 1:
Das Abwasser aus dem Kraftwerk wird in das Absetzbecken eingeleitet und dort mit Kalk neutralisiert. Bei diesem Prozess entstehen mit der Zeit große Mengen Ablagerungen.

Anwendung 2:
Nach der Neutralisation wird das Abwasser in einem Belebungsbecken mit Mikroorganismen behandelt. Zur Überwachung der Belüftung wird der Gelöstsauerstoff gemessen.

Anwendung 3:
Das Wasser, das die Aufbereitungsanlage verlässt, muss für die Einhaltung umweltrelevanter Anforderungen einen pH-Wert zwischen 6,5 und 7,5 aufweisen.

Anwendung 4:
pH-Wert und Redoxpotential des Wassers im Aschebecken müssen für die Einhaltung umweltrelevanter Anforderungen innerhalb eines bestimmten Bereichs liegen.

Anforderung der Applikation

Der hohe Anteil an Feststoffen im Wasser ist eine Herausforderung für pH Sensoren, die leicht verstopfen können.
Für die Entsorgung oder Einleitungen von Abwasser gelten gesetzliche Grenzwerte, die überwacht und dokumentiert werden müssen.

Warum Knick?
Abwasser enthält für gewöhnlich suspendierte Stoffe – wir bieten Sensoren für diese anspruchsvollen Bedingungen und Sensorwartungssysteme für die automatische Reinigung. Die Memosens-Technologie ermöglicht darüber hinaus auch in schmutzigen und feuchten Umgebungen und über große Entfernungen störsichere Messungen.

Zugehörige Produkte

SE571 pH-Sensor | Memosens | 120 mm | Ex | Für anspruchsvolle Anwendungen in der chemischen Industrie

Produktnummer:

SE571X/1-NMSN

SE740 Optischer Sauerstoffsensor | M12 (8 pins) | 120 mm | Für hygienisch anspruchsvolle Bereiche

Produktnummer:

SE740/1

Produktnummer:

SE555X/2-NMSN

SE564 Redox-Sensor | Memosens | 120 mm | Ex | Für hochbelastete Medien mit Druckschwankungen

Produktnummer:

SE564X/1-NMSN

SE554 pH-Sensor | VP | 120 mm | Ex | Für Medien mit sehr hoher Ionenstärke

Produktnummer:

SE554X/1-NVPN

ARD50 Eintaucharmatur | Modular | PP-H oder PVDF | Ein Sensor

Produktnummer:

ARD50

ARD75 Eintaucharmatur | Modular | PP-H oder PVDF | Bis zu drei Sensoren

Produktnummer:

ARD75

Stratos Multi E401N Multiparameter-Messgerät | Memosens/Analoge Sensoren | 1-Kanal | 2x 4…20 mA Ausgänge

Produktnummer:

E401N
