ANALÍTICA DE PROCESOS

Sistemas de tratamiento de agua

Sistemas de tratamiento de aguas

Las centrales termoeléctricas requieren mucha agua y un sistema de descarga robusto para las aguas residuales de los siguientes procesos:

Concentrado de ósmosis inversa (UO) y líquidos de limpieza
Aguas residuales provenientes de la regeneración por intercambiadores iónicos
Aguas residuales provenientes de la desalinización de torres de refrigeración y limpieza de calderas
Aguas residuales provenientes de la desulfuración de gases de combustión y depuradores húmedos
Desbordamiento de cuencas de cenizas y almacenamiento de carbón
Aguas residuales oleosas provenientes del almacenamiento de petróleo (centrales eléctricas de petróleo)

Energía

Hechos clave de la aplicación

Área

Tratamiento de aguas residuales de diversos procesos

Aplicación

4 aplicaciones (1.ª prueba del valor de PH, 2.ª prueba del oxígeno disuelto (GS/DO), 3.ª prueba del valor de PH, 4.ª prueba del valor de pH y Redox) en varios puntos de medición

Parámetros de medición

pH, conductividad y Redox

Requisitos principales

Alta proporción de impurezas que deben ser eliminadas como sólidos

Condiciones reglamentarias que se aplican a la eliminación de aguas residuales

Medición en aguas residuales y lodos de ceniza

Descripción de la aplicación

A continuación, se describen los pasos comunes del proceso y los puntos de medición en el tratamiento previo de aguas residuales y para el control final del agua vertida al medio ambiente.

Aplicación 1:
Las aguas residuales de la central eléctrica se conducen a la cuenca de sedimentación y se neutralizan allí con cal. En este proceso, se crean grandes cantidades de incrustaciones con el paso del tiempo.

Aplicación 2:
Después de la neutralización, las aguas residuales se tratan con microorganismos en un tanque de aireación. Para supervisar la ventilación se mide el oxígeno disuelto.

Aplicación 3:
El agua que sale de la planta de tratamiento debe tener un valor de pH entre 6,5 y 7,5 en cumplimiento de los requisitos ambientales.

Aplicación 4:
El valor de PH y el Redox del agua en el cuenco de cenizas deben estar dentro de un cierto rango para cumplir con los requisitos ambientales.

Requisitos de la aplicación

La alta proporción de sólidos en el agua es un desafío para los sensores de pH que pueden obstruirse fácilmente.
La eliminación o los vertidos de aguas residuales están sujetos a valores límite legales, que se supervisan y documentan.

¿Por qué Knick?
Las aguas residuales suelen contener sustancias en suspensión: ofrecemos sensores para estas condiciones exigentes y sistemas de mantenimiento de sensores para la limpieza automática. La tecnología Memosens también permite mediciones sin interferencias en entornos sucios y húmedos y a largas distancias.

Productos relacionados

Sensor de pH SE571 | Memosens | 120 mm | Ex | Para aplicaciones exigentes en la industria química

Número de producto:

SE571X/1-NMSN

Sensor de oxígeno óptico SE 740 | M12 (8 pines) | 120 mm | Para zonas higiénicamente exigentes

Número de producto:

SE740/1

Número de producto:

SE555X/2-NMSN

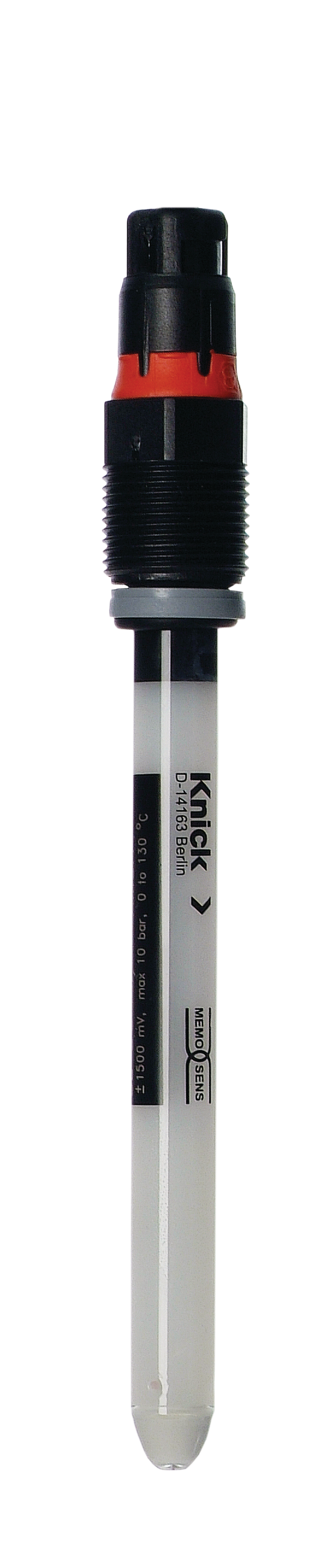

Sensor de Redox SE564 | Memosens | 120 mm | Ex | Para medios muy cargados con variaciones de presión

Número de producto:

SE564X/1-NMSN

Sensor de pH SE554 | VP | 120 mm | Ex | Para medios con una resistencia iónica muy elevada

Número de producto:

SE554X/1-NVPN

Portasondas de inmersión ARD50 | Modular | PP-H o PVDF | Un sensor

Número de producto:

ARD50

Portasondas de inmersión ARD75 | Modular | PP-H o PVDF | Hasta tres sensores

Número de producto:

ARD75

Analizador multiparámetros Stratos Multi E401N | Sensores Memosens/analógicos | 1 canal | 2 salidas de 4…20 mA

Número de producto:

E401N
