Medición de tensión de corriente continua para interfaces entre el vehículo y la estación de carga

Para vehículos comerciales eléctricos con batería, existe la opción de carga rápida mediante pantógrafos. Para ello es necesario un contacto entre una instalación de infraestructura externa (con pantógrafo móvil) y las barras de carga instaladas de forma permanente en el techo del vehículo. La ventaja principal de este método es que puede suministrar energía suficiente al vehículo y mantenerlo en funcionamiento sin largas interrupciones de carga, una ventaja significativa para vehículos de carretera como autobuses urbanos. Normalmente, varios puntos de carga para pantógrafos están situados en diferentes puntos a lo largo del trayecto del vehículo.
Cuanto mayor sea la tensión continua de los sistemas de pantógrafo, más rápido podrá cargarse el vehículo. Por esta razón y para obtener potencias de accionamiento más elevadas, se suelen seleccionar tensiones cada vez más altas. Se prevé que las tensiones superen los 2000 V CC. Evidentemente, la tecnología de supervisión y separación de estas tensiones también debe adaptarse a la evolución de la demanda.

Hechos clave de la aplicación

Área


Medición de tensión de corriente continua en sistemas de a bordo para la carga con pantógrafos

Aplicación


Comprobación de la conexión de carga y la conexión a otros sistemas de a bordo

Parámetros de medición


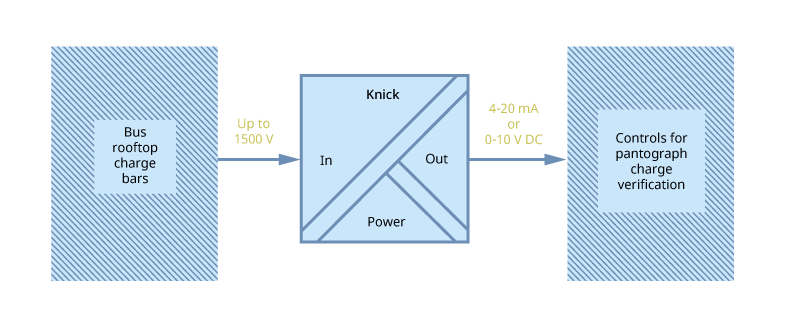

Tensión de hasta 1500 V CC, salida de señal estándar 4-20 mA o 0-10 V CC

Requisitos principales


Módulos de medición, la necesidad de espacio es uno de los criterios principales

La fiabilidad de la medición de tensión juega un papel decisivo para garantizar la disponibilidad de los vehículos

Separación de protección de tensiones elevadas; necesaria para la protección en el tráfico urbano

Sistemas de a bordo para la carga con pantógrafos

Descripción de la aplicación

Un contenedor de techo de corriente continua incluye componentes que comprueban la conexión de carga y la tensión correspondiente y establecen la conexión con los demás sistemas de a bordo.

Requisito de la aplicación

Debido al espacio limitado en el contenedor de techo de corriente continua, las soluciones para el monitoreo y el aislamiento de la tensión no solo deben ser de alto rendimiento y fiables, sino también compactas.

¿Por qué Knick?
El P42000D2 es un transductor de alta tensión compacto para la medición de tensión y un aislamiento permanente de hasta 2200 V CA/CC. Con una anchura de la carcasa de tan solo 45 mm es ideal para aplicaciones en espacios reducidos. La calidad de medición se garantiza mediante un error de amplificación de < 0,3 %, un tiempo de ajuste T90 de 110 μs y una frecuencia límite de 5 kHz.

Headline H2

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Headline H3

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Productos relacionados

P42000 Transductor de alta tensión/transductor | conmutables calibrados
P42000 Transductor de alta tensión/transductor | conmutables calibrados
Número de producto:

P42000

Industrias y aplicaciones relacionadas

Comprobación de los sistemas de gestión de baterías (BMS)
Los sistemas de prueba generan tensiones de control en un modelo de batería con el fin de simular las condiciones de temperatura para los sistemas de gestión de baterías y evaluar la gestión de la temperatura del BMS.
Power Hardware in the Loop (HIL)
Por medio de pruebas HIL se pueden evaluar prototipos de dispositivos, por ejemplo, inversores de tracción en diferentes situaciones de batería, carga y de errores sin necesidad de comprobar los convertidores en bancos de pruebas o en los mismos vehículos.
Comprobación en línea de calefactores de alta tensión (HVH)
Las células de prueba utilizadas en el proceso de fabricación están protegidas con frecuencia por envolventes de protección o detectores de tensión.
Seguridad eléctrica en células de prueba en la fábrica
Las células de prueba utilizadas en el proceso de fabricación están protegidas con frecuencia por envolventes de protección o detectores de tensión.
Ciclador de baterías
Durante las pruebas de la batería, los procesos de carga y descarga (los ciclos de la batería) se simulan continuamente en una configuración HIL (Hardware in the Loop) que se corresponde con los perfiles de uso normales durante el funcionamiento del vehículo eléctrico. Aquí se miden varios parámetros, como la capacidad, la eficiencia de la batería y la autodescarga.

Lorem Ipsum dolor sit amet

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

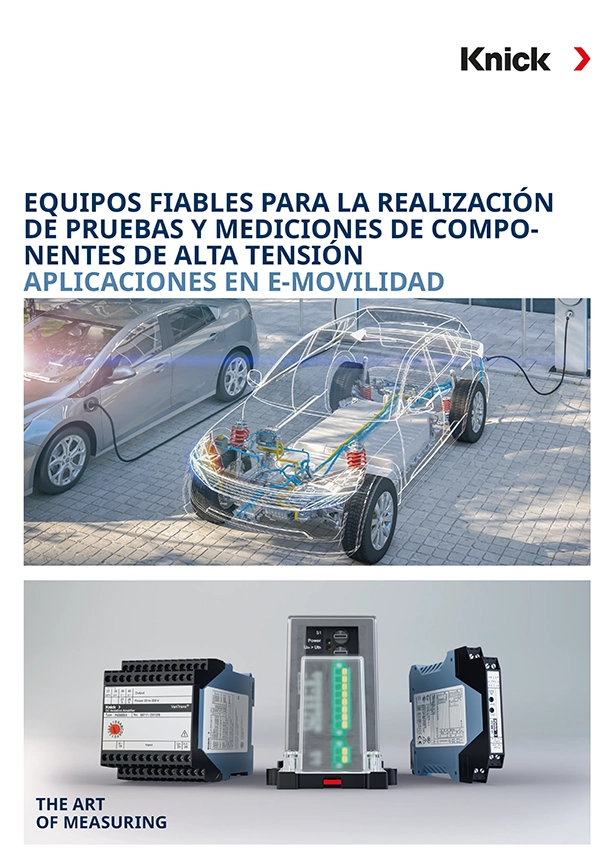

Folleto sobre la electromovilidad
