ANALISI DEI PROCESSI

Sistemi a osmosi inversa

Sistemi a osmosi inversa (OI)

I sistemi a osmosi inversa (OI) sono utilizzati in un’ampia gamma di applicazioni industriali per il trattamento delle acque. L’osmosi inversa non solo filtra i sali disciolti dall’acqua, ma rimuove anche i contaminanti e persino le nanoparticelle (batteri e virus). Il processo viene utilizzato per ottenere acqua ultrapura per le centrali elettriche e la produzione farmaceutica, oltre che per il trattamento dell’acqua potabile e la desalinizzazione.

Energia

Keyfacts dell’applicazione

Settore

Sistemi a osmosi inversa

Applicazione

3 applicazioni (1. Ciclo pH per controllare la qualità del permeato 2. Loop di conducibilità per controllare le perdite del modulo 3. Ciclo ORP per controllare l’acqua concentrata)

Parametri di misura

pH, conducibilità e Redox

Requisiti principali

Misurazione in linea di valore pH, ORP e conducibilità

Misurazioni in acqua ultrapura e acqua concentrata

Descrizione dell’applicazione

In una centrale elettrica, il sistema a osmosi inversa viene utilizzato per produrre l’acqua di alimentazione caldaie per la generazione di vapore. Lo schema mostra un tipico sistema per acqua di alimentazione caldaie basato sulla tecnologia a osmosi inversa. Il valore pH, il potenziale Redox e la conducibilità devono essere monitorati dopo ogni fase di osmosi inversa e in ogni sezione per osmosi inversa nel collettore principale.

Requisiti dell’applicazione

I sistemi di monitoraggio dell’osmosi inversa richiedono la misurazione in linea del valore pH, del potenziale Redox e della conducibilità. L’aggiunta di una serie di sostanze chimiche durante il processo impedisce la formazione di depositi organici o inorganici sulla membrana osmotica. Un dosaggio impreciso può danneggiare la membrana e favorire la crescita biologica. Di conseguenza, i sistemi devono essere spenti e sottoposti a una complessa pulizia. La possibilità di misurare valori di conducibilità nell’ordine di micron e gli scostamenti dal valore nominale di potenziale Redox e valore pH è un presupposto fondamentale per prolungare la vita della membrana ed evitare i costi causati da una sostituzione prematura. La quantità di sostanze chimiche utilizzate, come il cloro e il bisolfito di sodio, può essere ridotta in modo significativo rilevando con precisione conducibilità, valore pH e potenziale Redox.

Perché Knick?
Il sensore di conducibilità SE604 di Knick è l’unico sensore con elettrodi esterni rimovibili per facilitare la pulizia e la manipolazione. Il sensore pH SE558 è dotato di un serbatoio elettrolitico supplementare per misurazioni precise e stabili in campioni a bassa conducibilità. Massima flessibilità con i trasmettitori Knick (ad es. Stratos Multi): un unico sistema per tutti i punti di misura con una parametrizzazione flessibile.

Prodotti in questo campo

SE558 Sensore pH | VP | 225 mm | Ex | Per acqua ultrapura, acqua e chimica di processo

Codice prodotto:

SE558X/2-NVPN

SE604 Sensore di conducibilità a 2 elettrodi | A 7 poli | Campo di misura da 1 nS/cm a 1000 μS/cm

Codice prodotto:

SE604

ARF201 Armatura passante | PP-H | Un sensore

Codice prodotto:

ARF201

ARF200 Armatura passante | Acciaio inox o Hastelloy C22 | Un sensore | Raccordo a processo tramite collegamento a vite ad anello tagliente

Codice prodotto:

ARF200

Stratos Multi E461N Analizzatore multiparametrico | Sensori Memosens/analogici | 1 canale | PROFINET | 2 uscite 4…20 mA

Codice prodotto:

E461N

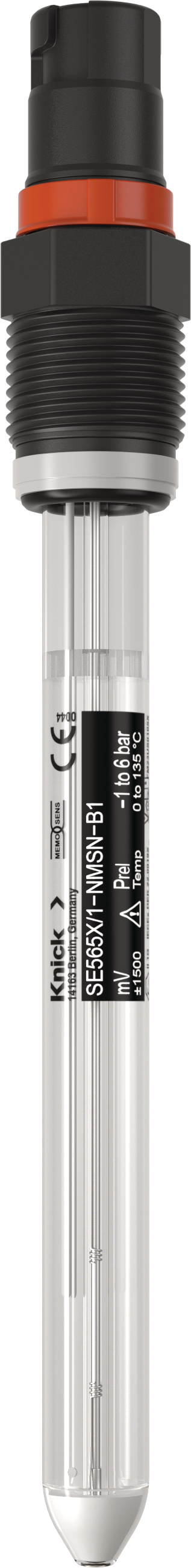

SE565 Sensore Redox | Memosens | 120 mm | Ex | Per processi igienici e applicazioni sterili

Codice prodotto:

SE565X/1-NMSN

Settori industriali interessati e applicazioni in questo campo

Energia

Nelle centrali elettriche, l’acqua viene utilizzata in molti processi con requisiti completamente diversi, ad esempio per la generazione di vapore, il raffreddamento e la depurazione dei gas combusti.

Sistemi di scambio ionico

Misurazione del valore pH, dell’ossigeno disciolto e della conducibilità nell’acqua di alimentazione caldaie, nel vapore e nella condensa delle turbine a gas a ciclo combinato delle centrali elettriche.

Circuiti dell’acqua di alimentazione caldaie

Misurazione del valore pH, dell’ossigeno disciolto e della conducibilità in quanto parametri chiave nel circuito dell’acqua di alimentazione caldaie.

Sistemi ad acqua di raffreddamento

Misurazione del valore pH, del potenziale Redox e della conducibilità nell’acqua di raffreddamento che deve essere trattata in continuo con acidi e biocidi.

Monitoraggio dei generatori di vapore

Poiché i generatori di vapore svolgono funzioni critiche per le applicazioni e i tempi di inattività o di sostituzione sono estremamente costosi, è importante evitare i danni dovuti all’usura monitorando correttamente la qualità dell’acqua.

Desolforazione dei gas combusti

Misurazione del valore pH nel pre-scrubber, nel neutralizzatore e nello scrubber a ossido di calcio come parte del processo di desolforazione dei gas combusti nelle centrali elettriche.

Sistemi di trattamento delle acque

Misurazione del valore pH, dell’ossigeno disciolto e del potenziale Redox in varie applicazioni durante il processo di trattamento delle acque reflue delle centrali elettriche.

Centrale a ciclo combinato

Misurazione del valore pH, dell’ossigeno disciolto e della conducibilità nell’acqua di alimentazione caldaie, nel vapore e nella condensa delle turbine a gas a ciclo combinato delle centrali elettriche.

Brochure sul settore energetico

Panoramica delle applicazioni e delle soluzioni di prodotto specifiche per i diversi settori delle centrali elettriche.
