수처리 설비

수처리 시스템

화력 발전소에는 많은 양의 물과 이후 공정에서의 폐수를 위한 안정적인 배수 시스템이 필요합니다.

주요 실사용 분야

분야

다양한 공정에서 발생하는 폐수의 수처리

용도

여러 측정 포인트에서의 네 가지 용도(1. pH값 점검, 2. 용존 산소(DO) 점검, 3. pH값 점검, 4. pH값 및 ORP 점검)

측정 파라미터

pH, 전도도 및 ORP

주요 요건

고형으로 제거해야 하는 이물질의 높은 비율

폐수 폐기에 적용되는 규정 조건

폐수 및 재 슬러지에서의 측정

사용 설명

다음에서는 폐수 전처리 및 이후 환경으로 방출되는 물의 점검을 위한 일반적인 공정 단계 및 측정 포인트를 설명합니다.

용도 1:
발전소의 폐수는 침전조로 이동하여 이 곳에서 석회를 사용하여 중화됩니다. 이 공정에서는 시간이 흐르면서 대량의 침전물이 발생합니다.

용도 2:
중화 후 폐수는 폭기조에서 미생물로 처리됩니다. 환기 상태를 모니터링하기 위해 용존 산소를 측정합니다.

용도 3:
처리 설비에서 배출되는 물은 환경 관련 요건 준수를 위해 pH값이 6.5에서 7.5 사이여야 합니다.

용도 4:
재 용기에 들어있는 물의 pH값과 ORP 전위는 환경 관련 요건 준수를 위해 지정된 범위 내에 있어야 합니다.

용도에 따른 요건

높은 수중 고체 물질의 비중은 막히기 쉬운 pH 센서의 도전 과제입니다.
폐수의 폐기 또는 이동에는 한계값이 적용되며 이 값을 모니터링하고 기록해야 합니다.

왜 크닉입니까?
폐수는 일반적으로 부유물을 포함하며 크닉은 이러한 까다로운 조건을 위한 센서와 자동 세정을 위한 센서 유지·보수 시스템을 제공합니다. 또한 Memosens 기술을 사용하면 오염되고 습한 환경 및 먼거리에서도 간섭 없이 측정이 가능합니다.

관련 제품

SE571 pH Sensor | Memosens | 120 mm | Ex | For demanding applications in the chemical industry
SE571 pH Sensor | Memosens | 120 mm | Ex | For demanding applications in the chemical industry
제품 번호:

SE571X/1-NMSN

SE740 광학식 용존 산소 센서 | M12 (8 핀) | 325 mm | 위생적으로 까다로운 분야용
SE740 광학식 용존 산소 센서 | M12 (8 핀) | 325 mm | 위생적으로 까다로운 분야용
제품 번호:

SE740/3

SE555 pH Sensor | VP | 225 mm | Ex | Sterilizable | For aggressive media
SE555 pH Sensor | VP | 225 mm | Ex | Sterilizable | For aggressive media
제품 번호:

SE555X/2-NVPN

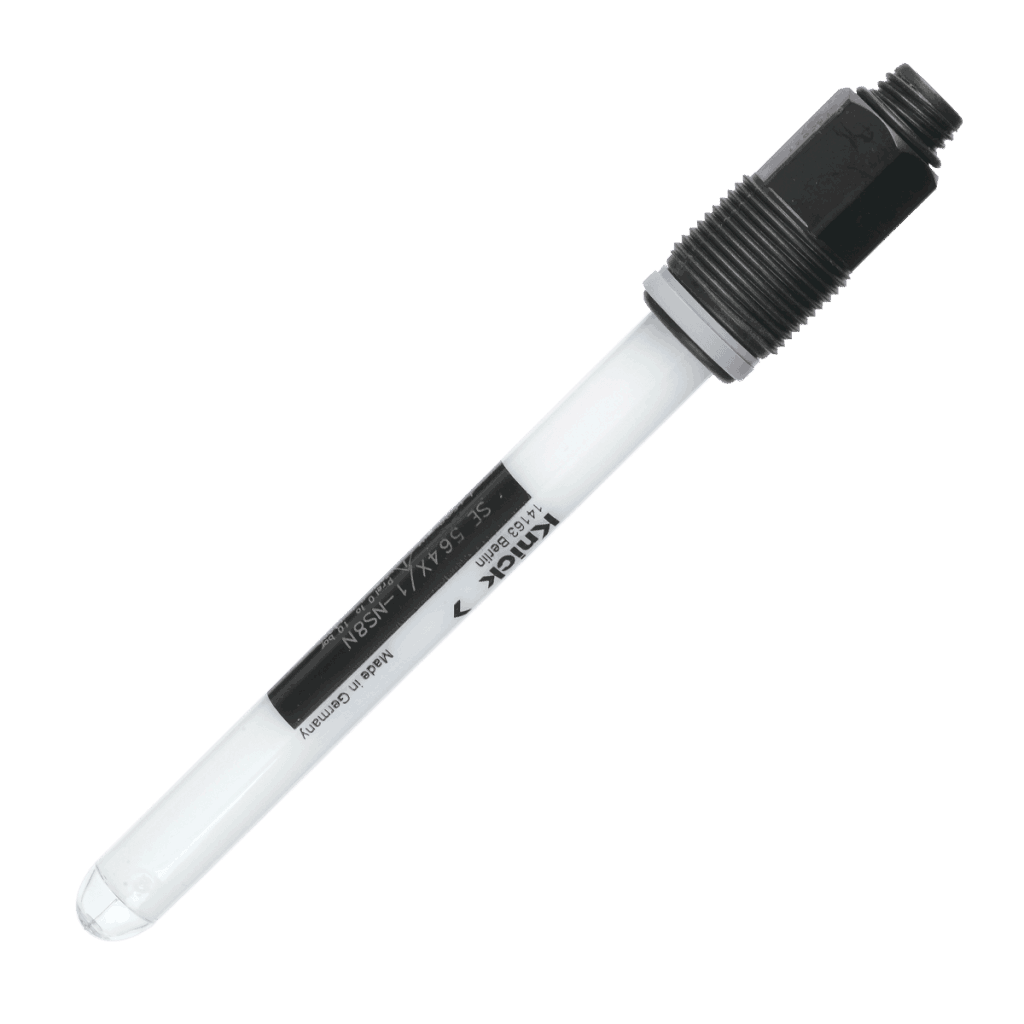

SE564 ORP Sensor | Coax (S8) | 120 mm | Ex | For highly contaminated media with pressure fluctuations
SE564 ORP Sensor | Coax (S8) | 120 mm | Ex | For highly contaminated media with pressure fluctuations
제품 번호:

SE564X/1-NS8N

SE554 pH Sensor | VP | 425 mm | Ex | For very high ionic strength media
SE554 pH Sensor | VP | 425 mm | Ex | For very high ionic strength media
제품 번호:

SE554X/4-NVPN

ARD50 Immersion Fitting | Modular | PP-H or PVDF | One Sensor
ARD50 Immersion Fitting | Modular | PP-H or PVDF | One Sensor
제품 번호:

ARD50

ARD75 Immersion Fitting | Modular | PP-H or PVDF | Up to three sensors
ARD75 Immersion Fitting | Modular | PP-H or PVDF | Up to three sensors
제품 번호:

ARD75
